تصور کنید یک قطعه پرینت سه بعدی طراحی کردهاید که از نظر عملکردی بینقص است، اما سطح آن پر از خطوط لایهای و زبریهایی است که ظاهر نهایی را غیرحرفهای نشان میدهد. شما قطعه را برای پرداخت با بخار ارسال میکنید، ولی به جای سطحی صاف و براق، با حباب، سوراخ یا تغییر شکل مواجه میشوید. دلیل این اتفاق چیست؟
بر اساس تجربه، بیش از ۷۰ درصد عیوب ناشی از پرداخت با بخار ریشه در طراحی نامناسب قطعه دارند، نه خود فرآیند. به بیان دیگر، با رعایت چند اصل ساده در مرحله طراحی، میتوانید از بروز اکثر این مشکلات جلوگیری کنید.
در این راهنمای جامع، ابتدا مکانیزم عملکرد پرداخت با بخار را بررسی میکنیم. سپس هشت عیب رایج این فرآیند را معرفی کرده و برای هرکدام راهکارهای عملی پیشگیری ارائه میدهیم.
📌 نکات کلیدی مقاله
- پرداخت با بخار (Vapor Smoothing) یکی از مؤثرترین روشهای پردازش قطعات پس از پرینت سه بعدی است که بدون برداشتن ماده، سطح را صاف و براق میکند.
- هشت عیب رایج در این فرآیند وجود دارد که هرکدام با اصلاحات ساده طراحی قابل پیشگیری هستند.
- رعایت حداقل ضخامت دیواره ۱ میلیمتر، گرد کردن گوشههای تیز و انتخاب رنگ مناسب از مهمترین اقدامات پیشگیرانه محسوب میشوند.
- آشنایی با مکانیزم عملکرد این فرآیند به شما کمک میکند تا طراحیهای سازگارتری ارائه دهید.
پرداخت با بخار چیست و چگونه کار میکند؟
پرداخت با بخار (Vapor Smoothing) یک روش پسپردازش شیمیایی (Chemical Post-Processing) برای قطعات پرینت سه بعدی است. برخلاف روشهای مکانیکی مانند سنبادهزنی (Sanding)، پولیش (Polishing) یا غلتکزنی (Tumbling) که ماده را از سطح قطعه برمیدارند، صیقلی کردن با بخار هیچ مادهای را حذف نمیکند.
مراحل فرآیند پرداخت با بخار:
مرحله ۱ آمادهسازی: قطعات داخل یک محفظه بسته (Sealed Chamber) آویزان میشوند تا تمام سطوح آنها در معرض بخار قرار بگیرند.
مرحله ۲ تزریق حلال: یک عامل شیمیایی (Chemical Agent) به شکل بخار وارد محفظه میشود. نوع حلال بسته به جنس ماده قطعه انتخاب میشود.
مرحله ۳ ذوب سطحی کنترلشده: بخار به سطح قطعه مینشیند و یک ذوب شیمیایی کنترلشده (Controlled Chemical Melt) ایجاد میکند. این فرآیند، برجستگیها و فرورفتگیهای سطحی را با بازتوزیع مواد (Material Redistribution) هموار میکند. در واقع مانند این است که یک لایه نازک از سطح قطعه ذوب شود و دوباره به شکل یکنواخت پخش شود.
مرحله ۴ تخلیه و بازیابی: پس از اتمام فرآیند، محفظه گرم میشود تا حلال تبخیر شده و در مخزن بازیابی (Recovery Tank) جمعآوری شود. هیچ رسوب یا بقایای شیمیایی روی قطعات باقی نمیماند.
مرحله ۵ خروج قطعه: قطعات آماده ارسال هستند یا میتوان عملیات تکمیلی مانند رنگآمیزی (Dyeing) یا پوششدهی (Coating) روی آنها انجام داد.
💡 نکته حرفهای: فرآیند پرداخت با بخار علاوه بر بهبود ظاهر، آببندی سطح قطعه (Surface Sealing) را نیز بهبود میبخشد. بر اساس مطالعات منتشرشده در مجله Additive Manufacturing (۲۰۲۳)، قطعاتی که تحت پرداخت بخار قرار میگیرند، تا ۹۰ درصد کاهش نفوذپذیری (Permeability) نسبت به نمونههای پرداختنشده نشان میدهند.
مزایای صیقلی کردن با بخار نسبت به روشهای سنتی
پیش از بررسی عیوب، مفید است بدانید چرا پرداخت با بخار در بسیاری از کاربردها بر روشهای سنتی ارجحیت دارد:
| ویژگی | پرداخت با بخار | سنبادهزنی | غلتکزنی (Tumbling) |
|---|---|---|---|
| حفظ ابعاد قطعه | ✅ عالی | ❌ برداشت ماده | ⚠️ برداشت ماده |
| دسترسی به سطوح داخلی | ✅ کامل | ❌ محدود | ❌ بسیار محدود |
| یکنواختی پوشش | ✅ بالا | ⚠️ وابسته به مهارت | ✅ نسبتاً خوب |
| زمان پردازش | ⚠️ متوسط | ❌ طولانی | ⚠️ متوسط |
| آببندی سطح | ✅ بله | ❌ خیر | ❌ خیر |
| مناسب قطعات پیچیده | ✅ بله | ❌ خیر | ⚠️ محدود |
| تکرارپذیری نتایج | ✅ بالا (اتوماتیک) | ❌ پایین (دستی) | ✅ نسبتاً خوب |
۸ عیب رایج پرداخت با بخار و راهکارهای پیشگیری
در این بخش، رایجترین عیوبی که پس از فرآیند پرداخت با بخار ممکن است ایجاد شوند را بررسی میکنیم. هرکدام از این مشکلات با اعمال تغییرات هدفمند در طراحی، قابل کاهش یا حذف کامل هستند.

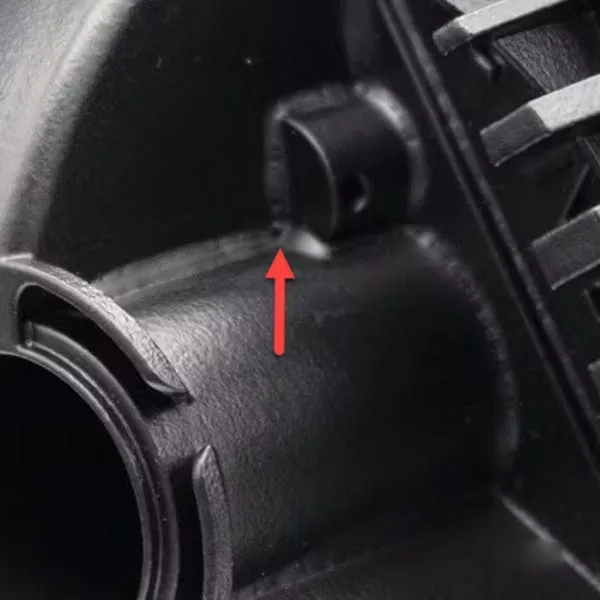

۱. پل زدگی (Bridging)
در مرحله ذوب سطحی، ممکن است سطح قطعه حبابهایی تولید کند. این حبابها پوستهای نازک بین ویژگیهای مجاور مانند شکافهای باریک (Narrow Slots) یا گوشههای تیز داخلی (Sharp Internal Corners) ایجاد میکنند. در واقع، مواد ذوبشده مانند پلی بین دو سطح نزدیک کشیده میشوند و پس از سخت شدن، یک لایه ناخواسته باقی میماند.
در برخی موارد میتوان این پوستهها را با تیغ جراحی یا ابزار دقیق برش داد، اما بهتر است از ابتدا از بروز آنها جلوگیری شود.
✅ نکته طراحی: فاصله بین شکافها و شیارها را افزایش دهید (حداقل ۲ میلیمتر). همچنین گوشههای داخلی تیز را با شعاع انحنا (Fillet Radius) حداقل ۰.۵ میلیمتر گرد کنید. این تغییر ساده، احتمال پلزدگی را بهطور چشمگیری کاهش میدهد.
💡 تجربه عملی: در پروژههای تولیدی، مشاهده شده که قطعاتی با شکافهای زیر ۱.۵ میلیمتر بیشترین استعداد پلزدگی را دارند. افزایش این فاصله به ۲ تا ۳ میلیمتر در اکثر موارد مشکل را حل میکند.
۲. تاول زدگی (Blistering)
تاولزدگی شبیه پلزدگی است، با این تفاوت که حبابهای بزرگتری روی سطح قطعه تشکیل میشوند. در مرحله تخلیه حلال (Solvent Evacuation)، اگر حلال زیر لایه ذوبشده بهطور کامل تبخیر نشود، حباب در همان محل باقی میماند. پس از سخت شدن مجدد سطح، یک برآمدگی تاولمانند (Blister) ایجاد میشود.
این عیب بیشتر روی سطوح مسطح و بزرگ (Large Flat Surfaces) یا در محل شیارهای داخلی با زاویه تند مشاهده میشود.
✅ نکته طراحی: تا حد امکان از سطوح مسطح و بزرگ پرهیز کنید. در عوض، از سطوح ارگانیک و منحنی (Organic/Curved Surfaces) استفاده کنید. منحنیهای ملایم امکان بهتری برای خروج حلال فراهم میکنند و احتمال تشکیل حباب را کاهش میدهند.
⚠️ هشدار: اگر طراحی شما الزاماً شامل سطوح مسطح بزرگ است، در نظر داشته باشید که ممکن است نیاز به اصلاح دستی پس از فرآیند پرداخت با بخار باشد.
۳. آثار گیره (Bite Marks)
قطعات در طول فرآیند صیقلی کردن با بخار باید آویزان باشند تا بخار بتواند به تمام سطوح دسترسی پیدا کند. این کار معمولاً با دو روش انجام میشود:
- قلاب (Hook): از داخل یک سوراخ رد میشود و فقط یک اثر کوچک داخلی بهجا میگذارد.
- گیره (Clamp): سطح خارجی قطعه را نگه میدارد و ممکن است اثری قابل مشاهده روی سطح بگذارد.
آثار گیره بهویژه روی مواد نرمتر مانند TPU (پلیاورتان ترموپلاستیک) بارزتر است و میتواند ظاهر نهایی قطعه را تحت تأثیر قرار دهد.
✅ نکته طراحی: در فاز طراحی، یک سوراخ یا ویژگی آویزانسازی (Hanging Feature) در قسمت غیرحساس قطعه در نظر بگیرید تا امکان استفاده از قلاب فراهم شود.
۴. تجمع مواد در لبه ها (Edge Pooling)
در قطعاتی که سطوح صاف و لبههای تیز دارند، مواد ذوبشده تحت تأثیر نیروی جاذبه (Gravity) و کشش سطحی (Surface Tension) به سمت لبهها حرکت کرده و در آنجا تجمع میکنند. پس از سخت شدن، یک برآمدگی قابل مشاهده در اطراف لبه باقی میماند.
این عیب میتواند تأثیر مستقیمی بر تلرانس ابعادی (Dimensional Tolerance) و دقت هندسی (Geometric Accuracy) قطعه داشته باشد. بهویژه در قطعاتی که نیاز به جفتشوندگی (Mating) با قطعات دیگر دارند، این مشکل جدیتر میشود.
✅ نکته طراحی: لبههای تیز روی سطوح صاف را با شعاع انحنای (Chamfer/Fillet) حداقل ۰.۵ میلیمتر گرد کنید. این کار از تجمع مواد ذوبشده جلوگیری میکند و پروفیل لبه را یکنواختتر نگه میدارد.
❗ توجه: اگر قطعه شما دارای تلرانسهای انطباقی دقیق (Tight Fit Tolerances) است، حتماً تجمع مواد در لبهها را در محاسبات ابعادی خود لحاظ کنید یا آن نواحی را از فرآیند پرداخت با بخار مستثنی کنید.
۵. خال خالی شدن (Speckling)
پس از فرآیند صیقلی کردن با بخار، ممکن است نقاط ریز تیرهرنگ (Dark Micro-Spots) روی سطح قطعاتی با رنگ روشن ظاهر شوند. این پدیده که به آن خالخالی شدن یا اسپکلینگ (Speckling) میگویند، ناشی از ذرات آلاینده بسیار ریز یا واکنشهای نامتقارن حلال با سطح قطعه است.
این عیب بهویژه روی قطعات با پوشش طبیعی (Natural Finish) و رنگهای روشن مانند سفید، زرد و قرمز بیشتر قابل مشاهده است.
✅ نکته طراحی: برای کاهش تأثیر بصری خالخالی شدن، رنگهای تیرهتر مانند مشکی، سبز تیره یا آبی سرمهای انتخاب کنید. در صورت نیاز به رنگ روشن، قطعه را پس از پرداخت با بخار با رنگ دلخواه رنگآمیزی (Post-Process Dyeing) کنید.
💡 تجربه عملی: در عمل مشاهده شده که قطعات ساخته شده با فیلامنت نایلون PA12 سفید بیشترین حساسیت به خالخالی شدن را دارند. تغییر رنگ به مشکی یا خاکستری تیره این مشکل را تقریباً بهطور کامل برطرف میکند.
۶. سوراخ شدگی (Perforation)
در بخشهایی از قطعه که ضخامت دیواره (Wall Thickness) بسیار کم است، ممکن است حلال از هر دو طرف دیواره بهطور همزمان نفوذ کرده و ذوب سطحی عمیقی ایجاد کند. هنگامی که مواد ذوبشده جریان پیدا میکنند و مجدداً سخت میشوند، سوراخهای ناخواستهای در دیواره باقی میماند.
این عیب نهتنها ظاهر قطعه را خراب میکند، بلکه میتواند یکپارچگی ساختاری (Structural Integrity) آن را نیز به خطر بیندازد.
✅ نکته طراحی: ضخامت دیوارهها را حداقل ۱ میلیمتر در نظر بگیرید. این عدد نهتنها حداقل توصیهشده برای فرآیند پرداخت با بخار است، بلکه برای اکثر فناوریهای پرینت سه بعدی نیز بهعنوان حداقل ضخامت ایمن شناخته میشود.
⚠️ هشدار: دیوارههای با ضخامت زیر ۰.۸ میلیمتر، حتی بدون فرآیند پرداخت با بخار نیز مستعد شکست و آسیب هستند. طراحی با حداقل ۱ میلیمتر ضخامت، قابلیت اطمینان قطعه را در کل چرخه عمر آن تضمین میکند.
۷. ناقص ماندن ویژگی ها (Incomplete Features)
زائدههای بلند و باریک (Thin Protrusions)، نوکهای تیز (Sharp Tips) و لبههای تیغهای (Knife Edges) در فرآیند صیقلی کردن با بخار آسیبپذیرترین ویژگیها هستند. دلیل آن ساده است: نوک این اجزا بهدلیل نسبت سطح به حجم بالا، بیشتر ذوب میشود. مواد ذوبشده تحت تأثیر جاذبه جابهجا شده و پس از تبخیر حلال، در محل دیگری سخت میشوند. نتیجه، کوتاهتر شدن یا تغییر شکل کامل ویژگی است.
✅ نکته طراحی: از طراحی ویژگیهایی با ضخامت کمتر از ۱ میلیمتر خودداری کنید. نوکهای تیز را با انحنای ملایم (Rounded Tips) جایگزین کنید و از لبههای تیغهای کاملاً بپرهیزید.
💡 نکته حرفهای: اگر طراحی شما الزاماً شامل ویژگیهای ظریف و باریک است، بهتر است آنها را پس از فرآیند پرداخت با بخار بهصورت جداگانه تولید و مونتاژ کنید.
۸. تغییرات ابعادی (Dimensional Changes)
اگرچه پرداخت با بخار مادهای از قطعه برنمیدارد، اما بازتوزیع مواد ذوبشده میتواند تغییرات ابعادی جزئی ایجاد کند. این تغییرات معمولاً در حد ۰.۰۵ تا ۰.۲ میلیمتر هستند، اما در قطعات با تلرانسهای بسیار دقیق، قابل اهمیت میشوند.
بر اساس دادههای منتشرشده توسط شرکت AMT (سازنده سیستمهای PostPro3D، سال ۲۰۲۲)، میانگین تغییر ابعادی در قطعات نایلون PA12 پس از پرداخت بخار در حدود ۰.۱ میلیمتر بوده است.
✅ نکته طراحی: اگر قطعه شما نیاز به دقت ابعادی بالا دارد، تلرانس تغییرات ناشی از فرآیند پرداخت با بخار را در طراحی اولیه لحاظ کنید. برای سطوحی که دقت ابعادی بحرانی دارند، امکان ماسکگذاری (Masking) وجود دارد تا از تأثیر بخار بر آن نواحی جلوگیری شود.
جدول خلاصه عیوب و راهکارهای پرداخت با بخار
| ردیف | نوع عیب | علت اصلی | راهکار طراحی | شدت تأثیر |
|---|---|---|---|---|
| ۱ | پلزدگی | شکافهای باریک و گوشههای تیز | فاصله حداقل ۲ میلیمتر + شعاع انحنا | متوسط |
| ۲ | تاولزدگی | سطوح مسطح بزرگ | استفاده از سطوح منحنی | متوسط |
| ۳ | آثار گیره | روش نگهداری قطعه | طراحی سوراخ آویزانسازی | کم |
| ۴ | تجمع مواد لبهای | لبههای تیز روی سطوح صاف | گرد کردن لبهها | متوسط تا بالا |
| ۵ | خالخالی شدن | آلایندهها + رنگ روشن | انتخاب رنگ تیره | کم |
| ۶ | سوراخشدگی | ضخامت کم دیواره | حداقل ضخامت ۱ میلیمتر | بالا |
| ۷ | ناقص ماندن ویژگیها | نسبت سطح به حجم بالا | حداقل ضخامت ۱ میلیمتر + حذف نوکهای تیز | بالا |
| ۸ | تغییرات ابعادی | بازتوزیع مواد ذوبشده | لحاظ کردن تلرانس + ماسکگذاری | متوسط |
مواد سازگار با فرآیند پرداخت با بخار
همه مواد پرینت سه بعدی قابلیت پرداخت با بخار ندارند. شناخت سازگاری مواد با این فرآیند، از بروز مشکلات غیرمنتظره جلوگیری میکند:
| ماده | سازگاری با پرداخت بخار | نوع حلال مناسب | کیفیت نتیجه |
|---|---|---|---|
| PA12 (نایلون ۱۲) | ✅ عالی | اختصاصی AMT | بسیار خوب |
| PA11 (نایلون ۱۱) | ✅ عالی | اختصاصی AMT | بسیار خوب |
| TPU (پلیاورتان ترموپلاستیک) | ✅ خوب | اختصاصی | خوب (حساسیت به آثار گیره) |
| PP (پلیپروپیلن) | ⚠️ محدود | اختصاصی | متوسط |
| ABS | ✅ خوب | استون | خوب |
| ASA | ✅ خوب | استون | خوب |
❗ توجه: حلالهای مورد استفاده در پرداخت با بخار صنعتی با حلالهای خانگی مانند استون متفاوت هستند. سیستمهای حرفهای مانند PostPro3D از حلالهای اختصاصی با نقطه جوش و غلظت کنترلشده استفاده میکنند که نتایج بسیار یکنواختتری ارائه میدهند. همچنین در صورت لزوم میتوانید صیقل دادن با بخار استون را مطالعه کنید.
چک لیست طراحی برای پرداخت با بخار موفق
پیش از ارسال قطعه برای فرآیند صیقلی کردن با بخار، این چکلیست را مرور کنید:
- ضخامت تمام دیوارهها حداقل ۱ میلیمتر است.
- گوشههای داخلی تیز با شعاع حداقل ۰.۵ میلیمتر گرد شدهاند.
- فاصله بین شکافها و شیارها حداقل ۲ میلیمتر است.
- لبههای تیز روی سطوح صاف با انحنا یا پخ (Chamfer) نرم شدهاند.
- از سطوح مسطح بزرگ و بدون انحنا تا حد امکان پرهیز شده.
- سوراخ یا ویژگی آویزانسازی در طراحی لحاظ شده.
- ویژگیهای ظریفتر از ۱ میلیمتر وجود ندارند.
- نوکها و لبههای تیغهای حذف یا گرد شدهاند.
- رنگ مناسب (ترجیحاً تیره) برای مواد روشن در نظر گرفته شده.
- تلرانس تغییرات ابعادی ناشی از فرآیند لحاظ شده.
- سطوح بحرانی و حساس در یادداشتها مشخص شدهاند.
- نقشه فنی با مشخصات ظاهری مهم آپلود شده.
برای آشنایی با اصول پایهای نکات طراحی برای پرینتر سه بعدی که پیش از رسیدن به مرحله پرداخت باید رعایت کنید، این مقاله را بخوانید.
سوالات متداول
آیا پرداخت با بخار برای همه مواد پرینت سهبعدی قابل استفاده است؟
خیر. پرداخت با بخار عمدتاً برای پلیمرهای ترموپلاستیک (Thermoplastic Polymers) مانند نایلون PA12، PA11، فیلامنت TPU و فیلامنت ABS مناسب است. مواد ترموست (Thermoset) و فلزات قابلیت پرداخت بخار ندارند. حلال مورد استفاده بسته به نوع ماده متفاوت است و استفاده از حلال نامناسب میتواند به قطعه آسیب برساند.
پرداخت با بخار چقدر ابعاد قطعه را تغییر میدهد؟
تغییرات ابعادی معمولاً در محدوده ۰.۰۵ تا ۰.۲ میلیمتر قرار دارند. این تغییرات در قطعات با تلرانسهای بالای ±۰.۳ میلیمتر معمولاً بیاهمیت هستند. اگر قطعه شما نیاز به دقت بالاتری دارد، با تیم فنی هماهنگ کنید تا نواحی بحرانی ماسکگذاری شوند.
آیا پرداخت با بخار استحکام قطعه را کاهش میدهد؟
در اکثر موارد، پرداخت با بخار نهتنها استحکام قطعه را کاهش نمیدهد، بلکه با بستن منافذ سطحی و ترکهای ریز، خواص مکانیکی مانند استحکام کششی (Tensile Strength) و مقاومت خمشی (Flexural Strength) را بهبود میبخشد. مطالعات AMT نشان میدهد که استحکام کششی قطعات PA12 پس از پرداخت بخار تا ۱۵ درصد افزایش مییابد.
فرآیند پرداخت با بخار چقدر طول میکشد؟
زمان فرآیند بسته به اندازه و تعداد قطعات متفاوت است، اما معمولاً بین ۲ تا ۶ ساعت برای یک سیکل کامل شامل آمادهسازی، پردازش و تخلیه حلال طول میکشد. در سیستمهای اتوماتیک صنعتی، امکان پردازش همزمان چندین قطعه وجود دارد.
آیا میتوان پس از پرداخت با بخار، قطعه را رنگآمیزی کرد؟
بله. در واقع، سطح قطعه پس از فرآیند صیقلی کردن با بخار، آمادگی بسیار بهتری برای رنگآمیزی و پوششدهی پیدا میکند. سطح صاف و بدون منافذ باعث میشود رنگ بهطور یکنواخت جذب شود و نتیجه نهایی حرفهایتری حاصل شود.
تفاوت پرداخت با بخار خانگی و صنعتی چیست؟
پرداخت بخار خانگی (مثلاً استفاده از استون برای ABS) کنترلپذیری بسیار پایینی دارد و نتایج یکنواخت نیستند. سیستمهای صنعتی مانند PostPro3D از حلالهای تخصصی با غلظت و دمای دقیقاً کنترلشده استفاده میکنند. در نتیجه، کیفیت سطح، تکرارپذیری و ایمنی فرآیند بهمراتب بالاتر است.
نتیجه گیری
پرداخت با بخار یکی از مؤثرترین و پیشرفتهترین روشهای پسپردازش قطعات پرینت سه بعدی است که میتواند ظاهر، عملکرد و خواص مکانیکی قطعات شما را بهطور قابل توجهی ارتقا دهد. با این حال، مانند هر فرآیند تولیدی دیگری، بهرهگیری حداکثری از آن نیازمند شناخت محدودیتها و رعایت اصول طراحی سازگار است.
خلاصه نکات کلیدی:
- ضخامت دیوارهها را همیشه حداقل ۱ میلیمتر نگه دارید.
- گوشههای داخلی تیز را با شعاع انحنای مناسب گرد کنید.
- از سطوح مسطح بزرگ و لبههای تیز پرهیز کنید.
- برای رنگهای روشن، احتمال خالخالی شدن را در نظر بگیرید.
- سوراخ یا ویژگی آویزانسازی در طراحی لحاظ کنید.
- تلرانس تغییرات ابعادی فرآیند را در محاسبات خود منظور کنید.
- ویژگیهای ظریفتر از ۱ میلیمتر را حذف یا اصلاح کنید.
- سطوح حساس و بحرانی را در یادداشت سفارش مشخص کنید.
رعایت این اصول ساده، تفاوت بین قطعهای با ظاهر حرفهای و قطعهای با عیوب آزاردهنده را رقم میزند.
