یکی از شگفتانگیزترین کاربردها و قابلیتهای پرینت سه بعدی، امکان تولید قطعاتی با ساختارهای درونی شبکه ای و پیچیده است؛ ساختارهایی که ساخت آنها با روشهای سنتی عملاً غیرممکن یا بسیار دشوار خواهد بود.
ساختار لتیس در پرینت سه بعدی چیست؟

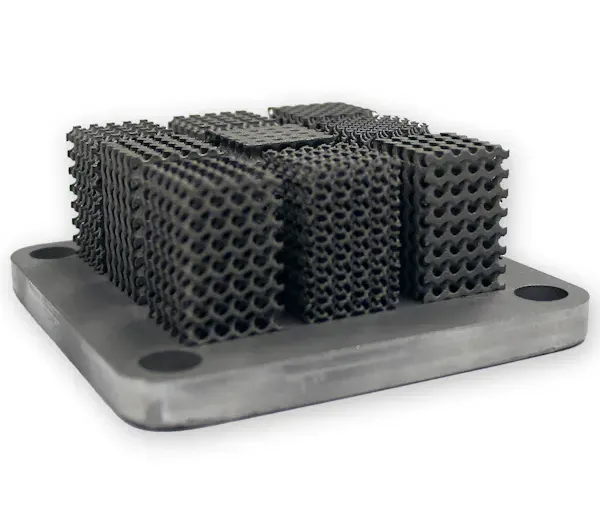

به زبان ساده، ساختار لتیس یا شبکه ای در پرینت سه بعدی، مجموعهای سه بعدی از گرههای متصل به هم است که میتواند بهصورت تکرارشونده یا غیرتکرارشونده طراحی شود. در ابتداییترین حالت، این گرهها با تیرکهایی (beam) به یکدیگر متصل میشوند. زمانی که این الگو به شکل منظم و قابل تکرار طراحی شود، مجموعهی تیرکها و گرهها فرمهایی مانند مکعب یا تتراهدر (چهاروجهی) را تشکیل میدهند که به آنها “سلول” گفته میشود. فرم هندسی و تراکم این سلولها نقش مهمی در تعیین رفتار مکانیکی قطعه در برابر نیروهای وارد شده دارد.
ساختار لتیس پرینت شده بهصورت سه بعدی، بهگونهای طراحی میشود که بیشترین بهرهوری از مواد و تواناییهای خاص پرینتر را ممکن سازد؛ یعنی فقط در جاهایی از ماده استفاده میشود که واقعاً نیاز ساختاری وجود دارد. در نتیجه، قطعه نهایی بسیار سبکتر از حالتی است که بهصورت کاملاً توپر ساخته شود. همین ویژگی باعث شده که چنین ساختارهایی در طبیعت نیز بسیار رایج باشند. در گذشته، پیادهسازی این اصل معمولاً محدود به سازههای بزرگ مانند ساختمانهای فلزی بود، اما امروزه با پیشرفت فناوری پرینت سه بعدی، امکان استفاده از ساختارهای شبکه ای حتی در قطعات کوچک و روزمره نیز فراهم شده است.
این نوع طراحی میتواند هم برای افزایش استحکام مکانیکی استفاده شود و هم برای ایجاد جلوهای خاص از نظر ظاهری. سبکتر شدن قطعات از طریق این روش، کاربردهای فراوانی در صنایع هوافضا و خودروسازی دارد، جایی که کاهش وزن مستقیماً به بهبود بهرهوری سوخت منجر میشود.
همچنین مطالعه کنید: ۵ نکته طراحی برای پرینتر سه بعدی
تولید ساختار لتیس در پرینت سه بعدی
به دلیل پیچیدگی بالای ساختارهای لتیس، طراحی مستقیم آنها در نرمافزارهای CAD معمولی کار دشوار و زمانبری است. به همین دلیل، اغلب ابتدا مدل قطعه بهصورت توپر و کامل در نرمافزارهای طراحی مانند SolidWorks یا Fusion 360 طراحی میشود (با رعایت اصول طراحی برای تولید افزایشی یا DFAM)، سپس مدل به نرمافزارهایی مانند Netfabb یا nTopology منتقل میگردد تا ساختار لتیس بر روی آن اعمال شود.
روش دیگر برای ایجاد این ساختارها، استفاده از طراحی مولد (Generative Design) است. در این شیوه، نقاط اتصال قطعه، محدودیتهای وزنی و نیروهای وارد بر آن به الگوریتم داده میشود و نرمافزار بهطور خودکار صدها گزینهی مختلف برای طراحی ارائه میدهد که هر کدام معیارهای مورد نظر را برآورده میکنند. سپس میتوان بهترین ساختار سلولی و چگالی مناسب را از میان آنها انتخاب یا با تکرارهای بعدی بهینهتر کرد.
در هنگام طراحی و اجرای ساختارهای لتیس، چند فاکتور کلیدی باید مد نظر قرار گیرد که به عملکرد نهایی قطعه کمک بسزایی میکنند:
- جنس لتیس: بسته به کاربرد میتوان از فلز، پلیمر یا حتی فیبر کربن استفاده کرد. در اینجا فلز را مثال میزنیم، ولی مطالعهٔ عمیقتر روی مواد کامپوزیتی را در راهنمای کامل پرینت سهبعدی با فیبر کربن بخوانید. در پرینت سه بعدی با فلز، معمولاً ساختار لتیس و بدنه اصلی از یک ماده ساخته میشوند. اما اگر انعطافپذیری مورد نظر باشد، استفاده از مواد مختلف در یک قطعه گزینه مناسبی است. برای مثال، در برخی محصولات مانند کف کفش ورزشی، ساختار لتیس از مادهای نرم و قابلانعطاف طراحی میشود، در حالیکه پوستهی بیرونی از مادهای مقاومتر ساخته میشود تا از ساختار داخلی محافظت کند.
- نوع ساختار لتیس: در نمونههای ساده، الگوهای لتیس در سراسر قطعه بهصورت یکنواخت تکرار میشوند. ولی در طراحیهای پیشرفتهتر، شکل و تراکم این الگوها با توجه به نیازهای مکانیکی هر بخش از قطعه تغییر میکند. بهطور مثال، در نواحی که فشار و بار بیشتری وجود دارد، ساختار سلولی متراکمتر و مقاومتر در نظر گرفته میشود.
- جهتگیری سلولها: جهت قرارگیری سلولهای لتیس در فضای سه بعدی میتواند تأثیر مستقیمی بر کیفیت پرینت و روند آن داشته باشد. بهتر است سلولها طوری چیده شوند که هنگام پرینت، خودپشتیبانی (self-supporting) داشته باشند تا نیازی به ساپورت اضافی نباشد. چراکه حذف ساپورت از میان صدها سلول کوچک کار بسیار دشوار و زمانبر خواهد بود.
استفاده از ساختارهای لتیس در پرینت سه بعدی، نهتنها موجب بهینهسازی مصرف ماده میشود، بلکه امکان طراحی قطعاتی سبک، مقاوم و بسیار خاص را فراهم میکند که پیشتر با روشهای سنتی قابل دستیابی نبودند.
مزایای استفاده از ساختار لتیس در پرینت سه بعدی
بهکارگیری ساختارهای شبکه ای (لتیس) در پرینت سه بعدی، مزایای متعددی را به همراه دارد که در ادامه به مهمترین آنها اشاره شده است:
- کاهش هزینه تولید قطعه: در برخی موارد، مواد اولیه برای پرینت سه بعدی میتوانند بسیار گرانقیمت باشند، بهویژه در صنایعی مانند هوافضا که موادی نظیر تیتانیوم یا اینکونل استفاده میشود. طراحی قطعه با ساختار لتیس، به دلیل مصرف کمتر مواد، هزینه کلی تولید را کاهش میدهد؛ بدون آنکه از استحکام یا کارایی قطعه کاسته شود. انواع اینفیل (Infill) در پرینت سه بعدی هم میتونه برای کاهش هزینه های تولید ابزار خوبی رو معرفی و تحلیل کنه.
- بهبود نسبت استحکام به وزن: زمانی که ساختار لتیس بر اساس اصول طراحی ویژه برای تولید افزایشی (DFAM) انجام شود، میتوان به نسبت فوقالعادهای از استحکام در برابر وزن دست یافت. این ویژگی در صنایعی مانند خودروسازی و هوافضا که کاهش وزن اهمیت زیادی دارد، بسیار کاربردی است. این مقاله هم
- جذب ضربه و انرژی: یکی از مزیتهای اصلی ساختارهای لتیس، توانایی آنها در دفع و پخش نیروهای وارد شده مانند ضربه یا شوک است. نحوهی آرایش سلولهای لتیس باعث میشود که انرژی حاصل از ضربه در کل ساختار پخش شود و از آسیب مستقیم به یک نقطه جلوگیری شود. در برخی طراحیهای پیشرفته، حتی میتوان از لتیسهای سبک برای متوقف کردن گلوله نیز استفاده کرد.
- افزایش سطح مؤثر قطعه: در برخی کاربردها، هدف اصلی افزایش سطح تماس قطعه است، نه الزاماً مقاومت مکانیکی. برای مثال در سیستمهای تبادل حرارتی یا در واکنشهای شیمیایی، افزایش سطح تماس میتواند عملکرد را به شکل چشمگیری بهبود بخشد. ساختار لتیس این امکان را فراهم میکند که بدون افزایش حجم کلی قطعه، سطح مؤثر آن افزایش یابد.
- تقویت پیوند استخوان با ایمپلنت (Osseointegration): در حوزه پزشکی، از ساختارهای لتیس برای ساخت ایمپلنتهایی استفاده میشود که به رشد طبیعی استخوان کمک میکنند. این نوع طراحی باعث میشود تا ایمپلنتها پیوند محکمتری با استخوان طبیعی بدن برقرار کنند و ماندگاری و عملکرد آنها افزایش یابد. ۸ کاربرد برتر پرینتر سهبعدی در حوزه سلامت رو مطالعه کن.
ساختارهای لتیس، بهواسطهی انعطافپذیری در طراحی، صرفهجویی در مصرف مواد، و بهبود خواص مکانیکی و کاربردی، به یکی از پرکاربردترین تکنیکها در پرینت سه بعدی تبدیل شدهاند.
آیا استفاده از ساختار لتیس با وجود پیچیدگی بیشتر، ارزش دارد؟
بهطور کلی، ساختارهای لتیس در پرینت سه بعدی به مهندسان این امکان را میدهند که همزمان با کاهش وزن قطعات، از مرزهای معمول در علم مواد فراتر بروند. در گذشته، این نوع طراحی عمدتاً در صنایع پیشرفتهای مانند هوافضا کاربرد داشت، اما امروزه با در دسترستر شدن پرینترهای سه بعدی و کاهش هزینه مواد اولیه، بهتدریج راه خود را به محصولات مصرفی و کاربردهای روزمره نیز باز کرده است.
دلیل این گسترش ساده است: ساختارهای لتیس بسیار کارآمدند. این روش طراحی نهتنها مصرف مواد را بهینه میکند، بلکه امکان ساخت قطعاتی سبک، مقاوم و گاهی با ویژگیهای منحصربهفرد را فراهم میسازد. به همین دلیل، یادگیری نحوه استفاده از این ساختارها در طراحی قطعات، یک سرمایهگذاری هوشمندانه برای آینده محسوب میشود.
اگر میخواهید بدانید که چگونه میتوان از این فناوری برای بهبود عملکرد و کاهش وزن قطعات شما استفاده کرد، مشورت با متخصصان این حوزه میتواند دیدگاه روشنی در اختیارتان بگذارد.
