قالب گیری تزریقی یه فرآیند ساده و قابل تکراره که برای تولید انبوه قطعات با شکلهای پیچیده خیلی مناسبه. توی این روش، با استفاده از دمای بالا و فشار، مادهی مذاب به داخل قالب تزریق میشه و بعد از خنک شدن، قالب باز میشه و قطعهی نهایی به دست میاد.
یه قالب خوب، یا به اصطلاح “ابزار”، برای تولید قطعات کاربردی قالبگیری تزریقی خیلی مهمه. با پیشرفت تکنولوژی پرینت سه بعدی، قالب های تزریقی که با تکنولوژی پرینتر سه بعدی ساخته میشن، به یه جایگزین مقرون به صرفه نسبت به ابزارهای فولادی سنتی تبدیل شدن. اما آیا قالب های پرینتی بهترین گزینه برای سری تولید بعدی شما هستن؟ اینا چیزاییه که باید بدونید.

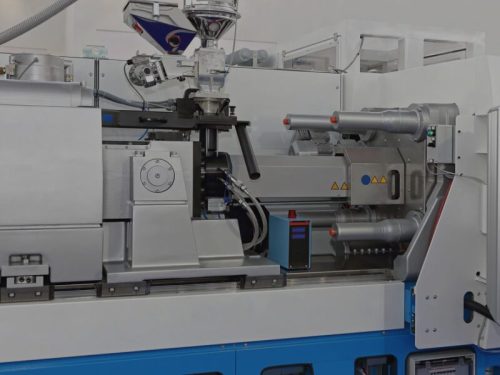

کمک پرینتر سه بعدی به بهبود قالب گیری تزریقی
چطور قالب های تزریقی پرینت سه بعدی ساخته میشن؟
برای پرینت سه بعدی قالب های تزریقی، اول باید یه فایل دیجیتالی بسازید که معکوس طراحی نهایی شما باشه. پرینتر این فایل رو میخونه و لایه به لایه ماده رو روی هم میذاره و جاهایی که لازمه ساپورت میذاره تا از تغییر شکل جلوگیری کنه. وقتی پرینت تموم شد، قالب رو میتونید توی یه فریم آلومینیومی بذارید که در مقابل گرما و فشار نازل تزریق مقاومت کنه و از تاب برداشتن قالب جلوگیری بشه.
وقتی دارید قالب رو طراحی میکنید، حتما توی طراحی سوراخهای هوا بذارید تا جریان مادهی مذاب توی قالب بهتر بشه، فشار کمتر بشه، فرآیند تزریق سریعتر بشه و ریسک ایجاد لبههای اضافه کاهش پیدا کنه. همچنین، میتونید قالب رو با ارتفاع لایههای کمتر پرینت کنید و سطح داخلی قالب رو جوری بچرخونید که هیچ ساپورتی به سطح داخلی قالب نچسبه. این کار کیفیت سطح قطعه رو بهتر میکنه و نیاز به پردازش نهایی رو به حداقل میرسونه.
مزایای استفاده از پرینت سه بعدی برای قالب های تزریقی
اگه میخواید هزینههای تولید رو پایین نگه دارید، استفاده از پرینترهای سه بعدی یه گزینه عالی برای ساخت قالبه. خود فرآیند قالب گیری تزریقی برای تولید انبوه خیلی بهصرفه است، ولی ساخت قالب ها میتونه خیلی سریع گرون بشه. مثلاً قالب های فولادی پیچیده با چند حفره، راحت میتونن بیشتر از ۱۰۰ هزار دلار هزینه داشته باشن. خیلی از تولیدکنندهها به خاطر این موضوع قالب های تزریقیشون رو با پرینت سه بعدی میسازن، چون با یه بخشی از هزینهی روشهای سنتی میتونن قالب تولید کنن و تولیدات کمتیراژ هم بهصرفهتر میشه. روشهای سنتی ساخت قالب هزینهبرن و به تجهیزات زیادی نیاز دارن، ولی پرینت سه بعدی قالب های ساده با تجهیزات کمتر انجام میشه و هزینهها رو بهطور قابل توجهی پایین میاره.
علاوه بر ارزونتر بودن، ساخت قالب با پرینت سه بعدی خیلی سریعتر از روشهای سنتی انجام میشه. مثلاً ممکنه ساخت یه قالب فولادی برای تزریق دو تا پنج ماه طول بکشه و ساخت قالب آلومینیومی با ماشینکاری CNC هم ۱۰ تا ۱۵ روز زمان ببره، ولی با پرینت سه بعدی معمولاً توی دو تا سه روز میتونید قالب رو آماده کنید. توی فرآیندهای ساخت افزایشی (مثل پرینت سه بعدی)، نیازی به ابزارهای خاص و آمادهسازی پیچیده نیست، که این روش رو برای کسایی که دنبال سرعت بالای کار و در عین حال حفظ دقت و پیچیدگی هستن، ایدهآل میکنه.
شما میتونید با پرینتر سه بعدی قطعات پیچیده و دقیقی رو پرینت کنید. این دقت بالا بهعلاوهی هزینههای کمتر، پرینت سه بعدی رو برای ساخت سریع نمونههای اولیه با جزییات دقیق، خیلی مناسب میکنه. مهندسها میتونن طراحی رو تغییر بدن و خیلی سریع نتیجهاش رو ببینن، که باعث میشه قبل از تولید انبوه قالب رو بهینه کنن و احتمال خطا رو کم کنن.

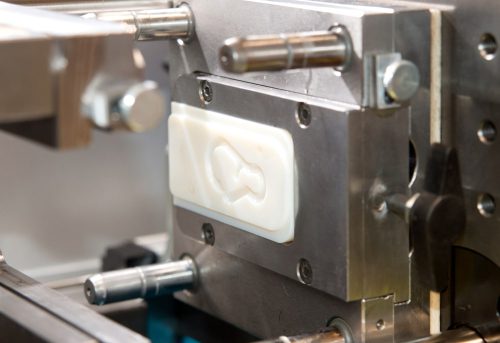

مزایای قالب های تزریق پرینت سه بعدی
محدودیتهای پرینت سه بعدی برای قالب های تزریقی
پرینت سه بعدی برای قالب های تزریقی مزایای زیادی داره، ولی چند تا محدودیت هم باید در نظر گرفته بشه. مثلاً شما فقط میتونید قالب هایی به اندازهی یه گریپفروت رو با پرینت سه بعدی بسازید، چون حجم قطعات معمولاً به ۱۰ اینچ مکعب محدود میشه. اما وقتی از ماشینکاری تخلیه الکتریکی (EDM) استفاده میکنید، میتونید حفرههای قالب دقیقی با حجمی تا ۵۹ اینچ مکعب بسازید. علاوه بر این، چون پرینت سه بعدی ماده رو لایه به لایه میذاره، ممکنه قالب پرینتی لبههای کوچیکی روی سطوح زاویهدار داشته باشه که نیاز به ماشینکاری یا سنبادهکشی برای از بین بردنشون باشه.
همچنین، قالب های پرینت سه بعدی نسبت به قالب های سنتی، در بعضی شرایط کمتر دوام دارن. قالب های پلاستیکی پرینتی معمولاً وقتی مدام در معرض گرما و فشار قالب گیری تزریقی قرار میگیرن، خراب میشن. به همین خاطر بهتره فقط برای نمونهسازی یا تولیدات کمتیراژ تا حدود ۱۰۰۰ قطعه ازشون استفاده بشه. برای تولیدات انبوه بهتره از روشهای سنتی مثل ماشینکاری CNC یا EDM برای ساخت قالب های فولادی یا آلومینیومی استفاده کنید.
