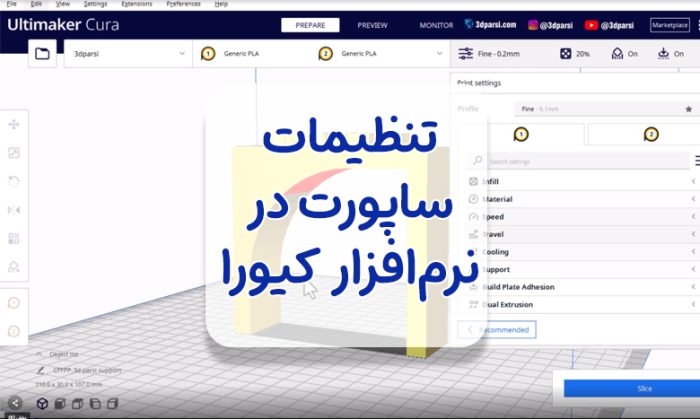

support (ساپورت گذاری) در کیورا – آموزش نرم افزار کیورا Cura – فصل دوم قسمت نهم
قبل از اینکه به بررسی آیتمهای پشتیبانی در پرینت سه بعدی بپردازیم، بهتر است یک بحث مفهومی در این زمینه داشته باشیم. فرض کنید قطعهای داریم که میخواهیم با استفاده از پرینتر سه بعدی آن را چاپ کنیم. در فرایند چاپ، پرینتر سه بعدی از کف شروع به ساخت میکند و لایه به لایه قطعه را میسازد. اما وقتی به بخشهایی از قطعه میرسد که نیاز به پشتیبانی دارند، دچار مشکل میشود. در اینجا، اگر فیلامنتی که از نازل خارج میشود، برای ساخت این بخشها بدون حمایت کافی باشد، ریزش میکند و قطعه ناقص تشکیل میشود.
به همین دلیل، از پایههای موقتی به نام “ساپورت” استفاده میشود که بعداً میتوان آنها را جدا کرد. برای تشخیص این که از چه زاویهای به بعد نیاز به ساپورتگذاری داریم، باید توجه کنیم که بخشهایی که شیب ملایم دارند، نیازی به ساپورت ندارند. معمولاً اگر زاویه نسبت به خط عمود کمتر از ۴۵ درجه باشد، شیب ملایم محسوب میشود و نیازی به ساپورت ندارد، اما اگر بیشتر از ۴۵ درجه باشد، باید ساپورتگذاری انجام شود.
تنظیمات ساپورت در نرمافزارهای پرینت سه بعدی
حالا که با مفهوم ساپورتگذاری آشنا شدیم، به بررسی تنظیماتی که میتوان برای ساپورتگذاری انجام داد، میپردازیم. در بخش تنظیمات ساپورت، آیتمهای مختلفی را باید فعال کنید:
- Support Structure
- Support Pattern
- Support Density
- Support Z Distance
- Support X and Y Distance
برای فعال کردن ساپورتگذاری روی قطعه، باید تیک گزینه اول را بزنید و در مواقعی که نیاز به ساپورتگذاری ندارید، تیک آن را بردارید.
انتخاب اکسترودر برای ساپورت
در بخش بعدی، میتوانید تعیین کنید که ساپورتها با کدام اکسترودر ساخته شوند. اگر دستگاه شما دو نازل داشته باشد، این آیتم نمایش داده میشود. برای ساختار ساپورتگذاری، دو حالت Normal و Tree وجود دارد. در حالت Normal، ساپورتها به صورت ستونهایی عمودی ساخته میشوند و نواحی که نیاز به ساپورت دارند را پوشش میدهند. در حالت Tree، ساپورتها به شکل درختی ساخته میشوند و نواحی مورد نیاز را پوشش میدهند.
موقعیت یابی ساپورت
برای تعیین اینکه در چه مواقعی از کدام حالت ساپورتگذاری استفاده کنیم، باید از گزینه Support Placement استفاده کنید. در حالت Everywhere، ساپورتها روی قطعه اصلی نیز ساخته میشوند که ممکن است نیاز به پرداختهای اضافی مانند سمبادهزنی داشته باشد. در حالت Touching Buildplate، ساپورتها فقط با صفحه ساخت در تماس هستند و روی قطعه اصلی پرینت نمیشوند.
تنظیمات پیشرفته ساپورت
در بخش تنظیمات پیشرفته، میتوانید گزینههای زیر را فعال کنید، این تنظیمات کمک میکنند تا مصرف فیلامنت و زمان پرینت کاهش یابد.
- Enable Conical Support: امکان ساخت ساپورت مخروطی را فراهم میکند.
- Conical Support Angle: زاویه ساخت ساپورت مخروطی را تعیین میکند.
- Conical Support Minimum Width: عرض حداقل ساپورت مخروطی را مشخص میکند.
تراکم و فاصله ساپورت
در بخش Support Density میتوانید تراکم یا چگالی ساپورتها را تنظیم کنید که معمولاً بین ۱۵ تا ۲۰ درصد مناسب است. در بخش Support Z Distance میتوانید فاصله بین قطعه اصلی و ساپورت را تنظیم کنید که معمولاً بین ۰.۱ تا ۰.۲ میلیمتر مناسب است. همچنین در بخش Support X and Y Distance میتوانید فاصله بین ساپورت و دیوارههای کناری قطعه را تنظیم کنید.
نمونه سازی و بررسی نهایی
برای درک بهتر نحوه ساپورتگذاری، یک مدل مکعبی با یک طرف بسته و یک طرف باز را در نظر بگیرید. در حالت عادی نیاز به ساپورت ندارد، اما اگر مدل را برعکس کنیم، نیاز به ساپورت پیدا میکند. در این حالت، باید ساختار ساپورت را روی حالت Normal تنظیم کنید. اگر تراکم ساپورت زیاد باشد، مصرف فیلامنت و زمان پرینت افزایش مییابد. برای کاهش این موارد، میتوانید از ساپورت مخروطی استفاده کنید.
با تنظیم دقیق و استفاده مناسب از گزینههای ساپورتگذاری، میتوانید کیفیت پرینت سهبعدی خود را بهبود بخشید و از مصرف اضافی فیلامنت جلوگیری کنید. با استفاده از گزینههای پیشرفته، میتوانید ساپورتهایی با ساختار بهینه ایجاد کنید که به راحتی از قطعه جدا شده و کمترین آسیب را به سطح قطعه وارد کنند.
