استحکام پارگی (Tear Strength) به توانایی یک ماده در برابر گسیختگی ناشی از نیرویی گفته میشود که عمود بر سطح آن وارد میشود. برای ارزیابی این ویژگی، معمولاً نیروی لازم برای شروع پارگی در شرایطی اندازهگیری میشود که ماده از یک طرف مهار شده و نیروی کششی در نزدیکی محل نگهداری آن اعمال میگردد.
در زمینه پرینت سه بعدی، استحکام پارگی نقش مهمی در تحلیل مقاومت سازهای قطعات ایفا میکند. این موضوع بهویژه در روشهای ساخت لایهلایه و ناهمسانگرد مانند پرینت FDM اهمیت پیدا میکند. در این نوع روشها، خواص مکانیکی ماده بسته به جهت پرینت و مسیر رشتههای پلاستیکی میتواند متفاوت باشد. این تفاوت رفتاری را میتوان مشابه با ساختار چوب در نظر گرفت که در آن، مقاومت ماده در امتداد الیاف بهمراتب بیشتر از مقاومت آن در برابر نیروهای عمود بر الیاف است.
استحکام پارگی (Tear Strength) در پرینت سه بعدی
مقدار استحکام پارگی (Tear Strength) با واحد نیوتن بر میلیمتر (N/mm) یا پوند نیرو بر اینچ (lbf/in) بیان میشود. البته، به دلیل تفاوتهای روششناسی در آزمایشهای مختلف، مقایسه مستقیم نتایج حاصل از تستهای متنوع همیشه امکانپذیر نیست. در فرآیند آزمایش، بخشی از نمونه در محل ثابتی مهار شده و لبهای آزاد در نزدیکی آن با استفاده از گیره گرفته میشود تا نیرویی عمود بر سطح ماده به آن وارد شود. در برخی روشها از بریدگی V شکل مشخصی برای شروع پارگی استفاده میشود، در حالیکه در سایر موارد، ممکن است لبه صاف یا برش مستقیم بهکار رود. توجه داشته باشید که عدد بهدستآمده در این آزمون، صرفاً بیانگر نیروی لازم برای آغاز پارگی است، نه ادامه یا گسترش آن.
استحکام پارگی چه ارتباطی با پرینت سه بعدی دارد؟
در طراحی و تولید قطعات پرینت سه بعدی، درک مقاومت پارگی ماده به مهندسان کمک میکند تا نمونههایی بسازند که تنها برای بررسی شکل ظاهری یا تطابق ابعادی نباشند، بلکه قابلیت تحمل تنشهای واقعی در شرایط کاربردی را نیز داشته باشند. انتخاب روش پرینت، نوع ماده و جهتگیری لایهها هنگام ساخت، میتوانند بهطور مستقیم در عملکرد نهایی قطعه تأثیرگذار باشند.
برای نمونه، قطعهای که باید در برابر خمش یا نیروی تکرارشونده مقاومت کند، در صورت استفاده از پرینت SLA ممکن است بلافاصله دچار شکست شود؛ اما همان قطعه اگر با فناوری FDM و بهگونهای پرینت شود که رشتههای پلاستیکی در امتداد جهت خمش قرار گیرند، میتواند عملکرد بهتری از خود نشان دهد.

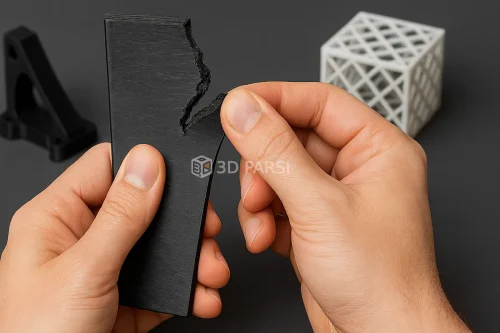

قطعه پرینت شده سه بعدی بعد از تست استحکام پارگی
استحکام پارگی چگونه اندازهگیری میشود؟
اندازهگیری استحکام پارگی معمولاً با استفاده از نمونههای صفحهای مانند پارچه، کاغذ، پلاستیکهای انعطافپذیر یا لاستیکها انجام میگیرد. در این آزمایشها، یک بخش از نمونه مهار شده و لبهای آزاد تحت نیروی کششی قرار میگیرد. بسته به استاندارد مورد استفاده، ممکن است نمونه دارای برشی مشخص جهت شروع پارگی باشد. مقدار نیروی لازم برای شروع پارگی ثبت و بهعنوان شاخص استحکام پارگی گزارش میشود.
فرمول استحکام پارگی چیست؟
برای محاسبه استحکام پارگی، از رابطه زیر استفاده میشود:
استحکام پارگی = نیرو / ضخامت نمونه
در این رابطه، نیروی لازم برای آغاز پارگی (که با واحد نیوتن یا پوند نیرو اندازهگیری میشود)، بر ضخامت ماده (برحسب میلیمتر یا اینچ) تقسیم میگردد تا یک مقدار استاندارد بهدست آید که نمایانگر مقاومت نسبی ماده در برابر گسیختگی است. این نیرو ممکن است در نمونهای با لبه صاف یا در نمونهای با برش اولیه (مانند شکاف V یا I شکل) اعمال شود.
واحد اندازهگیری استحکام پارگی چیست؟
واحدهای رایج برای بیان استحکام پارگی عبارتاند از:
- نیوتن بر میلیمتر (N/mm)
- پوند-نیرو بر اینچ (lbf/in)
این واحدها میزان نیروی موردنیاز برای ایجاد پارگی را نسبت به ضخامت ماده نشان میدهند.
آزمون استحکام پارگی چگونه انجام میشود؟
برای اندازهگیری این ویژگی، از دستگاه کشش استفاده میشود. در این آزمون، نمونه موردنظر بین دو فک بالا و پایین دستگاه ثابت میشود و بار بهصورت عمود یا مورب بر سطح وارد میگردد. یکی از رایجترین روشها در این زمینه، آزمون موسوم به «شکل شلواری» (Trouser Test) است. در این روش، دو «پا»ی نمونه که بهصورت Y یا U باز طراحی شدهاند، در دو فک دستگاه قرار گرفته و نیروی کششی به آنها وارد میشود تا در نقطهی اتصال این دو بخش، پارگی ایجاد شود.
لبهی نمونهها ممکن است به یکی از سه روش آمادهسازی شود:
- ایجاد شکاف V شکل
- ایجاد برش مستقیم (I شکل)
- باقیگذاشتن لبه صاف و بدون آسیب
نوع برش اولیه میتواند بهطور قابلتوجهی بر نتیجهی آزمون اثرگذار باشد، چراکه تمرکز تنش در محل بریدگی سبب میشود پارگی در نیروهای پایینتری آغاز گردد. به همین دلیل، مقایسهی نتایج آزمونهایی با آمادهسازی متفاوت، قابلاتکا نیست.

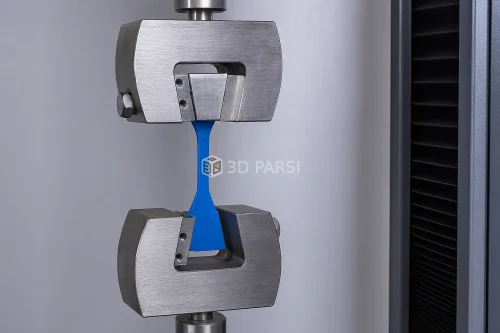

تست استحکام قطعه
🔥🔥🔥 این صفحه ممکنه براتون جالب باشه: تأثیر الگوی پرینت سه بعدی، دما و ضخامت بر استحکام قطعات PLA
روش اندازهگیری استحکام پارگی چگونه است؟
در فرآیند آزمون، معمولاً دستگاه مجهز به ماژول اندازهگیری نیرو و جابهجایی است. زمانی که نیروی وارد شده از حد تحمل نمونه عبور کرده و پارگی آغاز میشود، مقدار نیرو در همان لحظه بهعنوان مقدار استحکام پارگی ثبت میگردد. اشکال نمونهها و نوع برش اولیه ممکن است متفاوت باشد، اما همگی بهگونهای طراحی میشوند که نیروی کششی مستقیم باعث ایجاد پارگی در ناحیهای مشخص از نمونه شود.
استانداردهای بینالمللی برای آزمون استحکام پارگی کدامند؟
سازمان ASTM استاندارد ASTM D624 را برای سنجش مقاومت پارگی مواد تعیین کرده است. در این استاندارد، پنج نوع نمونه تعریف شده است:
- نوع A: دارای لبه هلالی و برشخورده با تیغ
- نوع B: روش Winkelmann
- نوع C: روش Graves
- نوع T: آزمون شلواری (مطابق با ASTM D470)
- نوع CP: آزمون شلواری با مسیر محدود
در انواع A، B و C مقدار استحکام پارگی از تقسیم نیروی وارد شده برای شروع پارگی بر ضخامت نمونه بهدست میآید. اما در انواع T و CP، میانگین یا میانه نیروی وارد شده در ناحیه خمشی نمونه مدنظر قرار میگیرد.
استاندارد ISO 34-1 نیز مشابه با ASTM است، اما در برخی جزئیات فنی تفاوتهایی دارد که باعث میشود نتایج بهدستآمده از این دو استاندارد بهراحتی با یکدیگر قابل مقایسه نباشند.
🔥🔥🔥 این مطلب ممکنه براتون جالب باشه: عوامل موثر بر کیفیت و دوام قطعات پرینت سه بعدی
نمونههایی از استحکام پارگی در مواد مختلف
۱. پارچهها: پارچهها از الیاف مختلفی مانند پنبه، نایلون یا پشم تولید میشوند و استحکام پارگی آنها بسته به نوع الیاف و روش بافت میتواند متغیر باشد.
۲. لاستیکها: مقادیر تقریبی استحکام پارگی برای برخی انواع لاستیکها به شرح زیر است:
- لاستیک طبیعی: ۲۳.۹۵ ± ۱.۸۵ کیلو نیوتن بر متر
- لاستیک نیتریل: ۹.۱۴ ± ۱.۵۴ کیلو نیوتن بر متر
- لاستیک استایرن-بوتادین: ۴.۸۸ ± ۰.۴۷ کیلو نیوتن بر متر
- لاستیک EPDM: 7.27 ± ۰.۸۶ کیلو نیوتن بر متر
۳. پلاستیکها: مقاومت پارگی در پلاستیکها به عوامل متعددی نظیر جهت کشش، نوع پلیمر و خواص مکانیکی آن وابسته است. این آزمون بیشتر برای فیلمهای پلیمری اهمیت دارد. یکی از روشهای رایج برای ارزیابی پارگی فیلمهای پلیمری، آزمون Elmendorf (مطابق ASTM D1922) است که نتیجه آن بهصورت گرم (g) گزارش میشود.
برای مثال پلیاتیلن با چگالی بالا (HDPE):
- در جهت دستگاه (MD): 120 گرم
- در جهت عمود بر دستگاه (TD): 24 گرم
- پلیاتیلن با چگالی کم (LDPE):
- MD: 320 گرم
- TD: 170 گرم
استحکام قطعه پرینت شده
کدام مواد دارای مقاومت بالایی در برابر پارگی هستند؟
در میان منسوجات، الیاف مصنوعی معمولاً مقاومت بیشتری در برابر پارگی از خود نشان میدهند. الیافی مانند نایلون و کولار® (Kevlar®) نمونههایی بارز از مواد انعطافپذیر با مقاومت استثنایی در برابر پارگی هستند. بهعنوان مثال، پارچههای مورد استفاده در ساخت چتر نجات، از نایلون بافتهشده بسیار ظریف ساخته میشوند، چراکه هرگونه شکست در این کاربرد میتواند پیامدهای خطرناکی داشته باشد.
همچنین، جلیقههای ضدگلوله و تجهیزات محافظ موتورسواران اغلب از کولار® تولید میشوند؛ زیرا این الیاف ضمن دارا بودن کشسانی پایین، از مقاومت کششی بالایی برخوردارند که نتیجه آن، ساختارهایی مستحکم و در عین حال مقاوم است.
در زمینه الاستومرها نیز، بالاترین مقاومت در برابر پارگی به لاستیکهای طبیعی و ترکیبات حاوی آنها تعلق دارد. دلیل این ویژگی، خاصیت کشش فوقالعاده بالای لاستیک ولکانیزهشده است. البته در بسیاری از کاربردهای صنعتی، لاستیکهای مصنوعی بهدلیل سختی و دوام بیشتر، ترجیح داده میشوند.
چه موادی مقاومت کمی در برابر پارگی دارند؟
برخی از موادی که از مقاومت پایینتری نسبت به پارگی برخوردارند، عبارتاند از:
- کاغذ
- فیلمهای PVC
- لاستیکهای ترموپلاستیک
- لاستیکهای سیلیکونی
- پارچههای الیاف طبیعی
این دسته از مواد بهدلیل ساختار فیزیکی یا ترکیب شیمیایی خود، اغلب در برابر تنشهای متمرکز ناشی از پارگی مقاومت پایینی دارند.
نسبت پارگی به نقطه تسلیم (Tear-Yield Ratio) چیست؟
نسبت پارگی به تسلیم، شاخصی است برای سنجش میزان تغییر شکل (الاستیک یا پلاستیک) که یک ماده پیش از پارگی میتواند تحمل کند. موادی که تحت بارگذاری دچار تغییر شکل الاستیک میشوند، پس از حذف نیرو به حالت اولیه بازمیگردند. اگر این نیرو از حد الاستیک فراتر رود، تغییر شکل پلاستیک آغاز میشود و بازیابی فقط بهصورت جزئی خواهد بود.
اگر ماده بلافاصله پس از عبور از نقطه تسلیم دچار پارگی شود، نسبت پارگی به تسلیم عدد بالایی خواهد داشت، که نشاندهندهی ضعف ماده در برابر گسیختگی ناشی از بارهای متمرکز است.
میزان مناسب استحکام پارگی در پرینت سه بعدی چقدر است؟
مقدار ایدهآل برای استحکام پارگی در پرینت سه بعدی، وابسته به نوع کاربرد قطعه است. خواص مقاومتی ذاتی مواد مورد استفاده در پرینت، نقش تعیینکنندهای در انتخاب فناوری پرینت و جهتگیری لایهها دارند. بسیاری از مواد مورد استفاده در پرینت سه بعدی، بهویژه در حالت پیشفرض، از استحکام کم و شکنندگی بالا برخوردارند.
توجه به استحکام پارگی در مدلهایی که در جهات مختلف پرینت میشوند، اهمیت دارد؛ زیرا جهتگیری رشتههای مواد (مانند پرینت سه بعدی FDM) میتواند مقاومت را بهصورت قابل توجهی تحت تأثیر قرار دهد. بهعنوان نمونه، در پرینت FDM، فیلامنت ها در راستای طولی خود مقاومتر از جهت عمود بر آن هستند. انتخاب مناسبترین جهت ساخت، در ارتقاء عملکرد نهایی قطعه بسیار مؤثر است.
اگر در پروسه پرینت مشکلی دارید میتوانید صفحه لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر را ببینید و مشکل خود را رفع کنید.
جمعبندی
در این مطلب، مفهوم استحکام پارگی مورد بررسی قرار گرفت، نحوه محاسبه آن توضیح داده شد، و ارتباط آن با پرینت سه بعدی تحلیل گردید. شناخت دقیق این ویژگی در انتخاب صحیح ماده و فناوری تولید، بهویژه در پروژههای مهندسی و صنعتی، اهمیت بالایی دارد.
سوالات متداول
۱. دستگاه اندازهگیری استحکام پارگی چیست؟
برای سنجش این ویژگی، از دستگاه تنسیومتر (Tensiometer) استفاده میشود. در واقع، همان دستگاه آزمون کشش است که با اضافهکردن یک سلول بار حساستر، برای آزمون پارگی نیز قابل استفاده میشود. دلیل این امر، نیاز به دقت بیشتر در ثبت نیروهایی است که معمولاً کمتر از نیروی شکست کششی کامل هستند.
۲. تفاوت استحکام پارگی و استحکام کششی چیست؟
در آزمون استحکام کششی، نیرویی یکنواخت به نمونهای با شکل و تمرکز تنش مشخص (مانند ناحیه باریکشده در مرکز) وارد میشود. این نیرو بهطور مستقیم در امتداد نمونه اعمال میگردد و مقاومت ماده در برابر گسترش طولی سنجیده میشود. این نوع بارگذاری معمولاً بالاترین مقاومت ماده را نشان میدهد.
در مقابل، در آزمون پارگی، با استفاده از نمونهای متفاوت که شبیه به شلوار دوپا طراحی شده، نیرو بهگونهای وارد میشود که تنش و کرنش در ناحیهای متمرکز مانند محل برخورد دو «پا» ایجاد شود. این ناحیه اغلب با بریدگیهایی از پیش تعیینشده برای شروع پارگی آماده میگردد.
