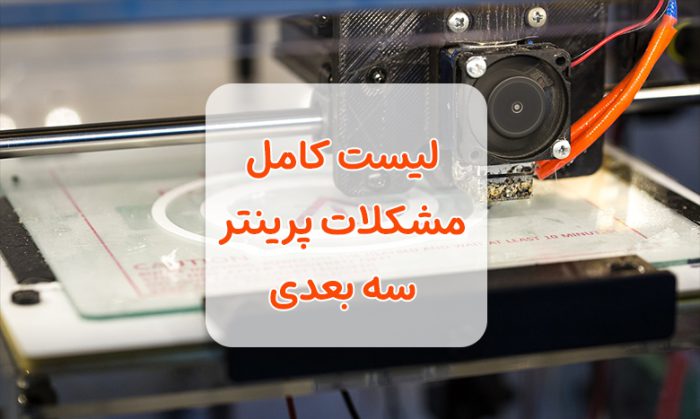

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر مقاله‌ای جامع و کامل در خصوص پیدا کردن دلیل مشکلات چاپگر سه بعدی و رفع آن‌ها است. چاپگرهای سه بعدی دنیایی از امکانات خارق العاده را در اختیار شما قرار می‌دهند، اما گاه با چالش‌هایی در فرآیند چاپ مواجه می‌شویم که می‌تواند بسیار خسته کننده باشد؛ به همین منظور، این راهنمای جامع را برای عیب یابی پرینترهای سه بعدی FDM و SLA تهیه کرده‌ایم تا به شما در حل مشکلات چاپتان یاری برسانیم.

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر

در این راهنما، به بررسی طیف وسیعی از مشکلات می‌پردازیم، از تاب برداشتن و عدم چسبندگی به بستر تا جابجایی لایه و خرابی‌های مربوط به قطعات مکانیکی و الکترونیکی؛ همچنین، مشکلات رایج مربوط به نرم افزار اسلایسر، مادربرد، پاور ساپلای، نمایشگر و… و همچنین ایرادات ناشی از مدل سازی سه بعدی نامناسب (فایل‌های بی‌کیفیت) را نیز بررسی خواهیم کرد.

تقسیم‌بندی کلی مشکلات چاپ سه بعدی:

1. عدم شروع چاپ:
   • مشکل در کابل‌ها یا اتصالات
   • تنظیمات نادرست نرم افزار یا پرینتر
   • عدم اتصال به برق یا روشن نشدن دستگاه
2. توقف یا نقص چاپ در حین کار:
   • تمام شدن فیلامنت یا رزین
   • ایرادات مکانیکی یا الکترونیکی
   • گیر کردن فیلامنت یا انسداد نازل
   • افت ناگهانی برق یا نوسانات ولتاژ
   • مشکلات مربوط به بستر چاپ، مانند عدم چسبندگی یا ناهمواری
3. چاپ با کیفیت نامطلوب:
   • کالیبراسیون نامناسب پرینتر
   • کیفیت پایین فیلامنت یا رزین
   • مدل سازی سه بعدی نامناسب یا دارای اشکال
   • تنظیمات نامناسب چاپ، مانند دما، سرعت یا جریان فیلامنت
4. مشکلات جانبی:
   • مشکلات مربوط به نرم افزار اسلایسر
   • خرابی مادربرد، پاور ساپلای، نمایشگر و…
5. مشکلات ناشی از مدل سازی سه بعدی:
   • هندسه نامناسب یا غیرقابل چاپ
   • نازکی بیش از حد دیواره‌ها یا سطوح
   • عدم وجود یا اشکال در ساختارهای ساپورت

در ادامه، به بررسی جزئی‌تر هر یک از این دسته‌ها و ارائه راه‌حل‌های مناسب برای رفع آن‌ها خواهیم پرداخت.

توجه: قبل از انجام هرگونه اقدام برای عیب یابی، حتما دفترچه راهنمای پرینتر سه بعدی خود را مطالعه کرده و از گارانتی دستگاه مطمئن شوید؛ همچنین، در صورت نیاز به کمک بیشتر، می‌توانید با مرکز پشتیبانی شرکت سازنده یا متخصصان مجرب در این زمینه تماس بگیرید.

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر در زمینه‌های مختلف

مشکلات مربوط به شروع چاپ:

• عدم اکسترود فیلامنت هنگام شروع کار (Not Extruding At Start):
  • راه حل: بررسی کنید که فیلامنت به درستی بارگذاری شده باشد، دما را مطابق با فیلامنت تنظیم کنید، نازل را تمیز کنید، اکسترودر را کالیبره کنید.
• عدم چسبندگی به بستر (Not Sticking To Bed):
  • راه حل: سطح بستر را تمیز و تراز کنید، از چسب یا گرم کننده بستر استفاده کنید، دمای بستر را تنظیم کنید، نوع فیلامنت و تنظیمات اولیه را بررسی کنید.

مشکلات مربوط به اکستروژن:

• تزریق پایین اکسترودر (Under-Extrusion):
  • راه حل: دما را افزایش دهید، سرعت چاپ را کاهش دهید، جریان فیلامنت را افزایش دهید، نازل را بررسی و تمیز کنید.
• تزریق بیش از حد اکسترودر (Over-Extrusion):
  • راه حل: دما را کاهش دهید، سرعت چاپ را افزایش دهید، جریان فیلامنت را کاهش دهید، کالیبراسیون اکسترودر را بررسی کنید.

مشکلات مربوط به کیفیت لایه:

• شکاف لایه های بالایی (Gaps in Top Layers):
  • راه حل: دمای چاپ را افزایش دهید، جریان فیلامنت را افزایش دهید، از تنظیمات پر کردن مناسب استفاده کنید.

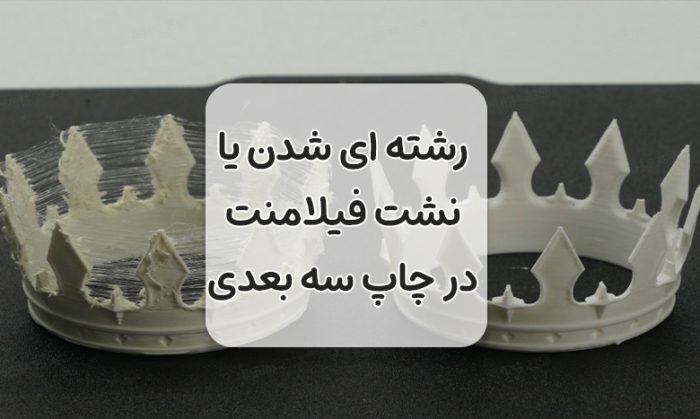

• رشته ای شدن یا نشت فیلامنت (Stringing or Oozing):
  • راه حل: دمای چاپ را کاهش دهید، سرعت چاپ را افزایش دهید، کشش فیلامنت را تنظیم کنید، از رتیراکتور استفاده کنید.
• سوختگی و دمای اضافه (Overheating):
  • راه حل: دمای چاپ را کاهش دهید، از فن خنک کننده استفاده کنید، جریان هوا را بهینه کنید.
• تغییر و جابجایی لایه (Layer Shifting):
  • راه حل: تسمه‌های چاپ را بررسی و سفت کنید، لرزش و ناپایداری پرینتر را چک کنید، تنظیمات نرم افزار را بررسی کنید.
• جدا شدن و افتادگی لایه (Layer Separation and Splitting):
  • راه حل: دمای چاپ را افزایش دهید، از فن خنک کننده استفاده کنید، از تنظیمات چسبندگی بین لایه‌ها استفاده کنید.
• فیلامنت شکسته و خرد (Grinding Filament):
  • راه حل: کیفیت فیلامنت را بررسی کنید، تنش فیلامنت را تنظیم کنید، از چرخ دنده‌های مناسب اکسترودر استفاده کنید.

مشکلات مربوط به نازل:

• گرفتگی نازل (Clogged Extruder):
  • راه حل: نازل را با استفاده از فیلامنت تمیز کننده یا سوزن نازک تمیز کنید، از دمای مناسب برای گرم شدن و خنک شدن نازل استفاده کنید.

مشکلات مربوط به چاپ اواسط کار:

• قطع اکسترود اواسط چاپ (Stops Extruding Mid Print):
  • راه حل: مشکلات مربوط به فیلامنت، نازل و اکسترودر را بررسی کنید، تنظیمات نرم افزار را چک کنید، از خنک کننده مناسب پرینتر استفاده کنید.

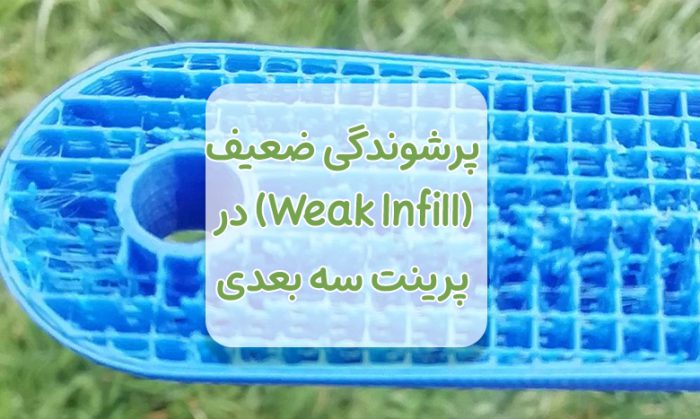

• پرشوندگی ضعیف (Weak Infill):
  • راه حل: از تنظیمات پر کردن مناسب استفاده کنید، جریان فیلامنت را افزایش دهید، دمای چاپ را تنظیم کنید.

مشکلات مربوط به کیفیت سطح:

• قطره ای و حبابی شدن (Blobs and Zits):
  • راه حل: دمای چاپ را کاهش دهید، سرعت چاپ را افزایش دهید، از تنظیمات خنک کننده مناسب استفاده کنید، جریان فیلامنت را تنظیم کنید.
• شکاف بین لایه درونی و بیرونی (Gaps Between Infill and Outline):
  • راه حل: از تنظیمات همپوشانی مناسب استفاده کنید، جریان فیلامنت را افزایش دهید، دمای چاپ را تنظیم کنید.
• پیچش یا گوشه های خراب (Curling or Rough Corners):
  • راه حل: دمای چاپ را افزایش دهید، از فن خنک کننده استفاده کنید، از تنظیمات گوشه ها در نرم افزار استفاده کنید.
• خراش روی سطح (Scars on Top Surface):
  • راه حل: از ارتفاع مناسب نازل نسبت به بستر استفاده کنید، از فیلامنت با کیفیت بالا استفاده کنید، سطح بستر را تمیز کنید.

مشکلات مربوط به هندسه چاپ:

• شکاف لایه ها در گوشه سطح (Gaps in Floor Corners):
  • راه حل: از تنظیمات گوشه‌ها در نرم افزار استفاده کنید، چسبندگی بستر را در گوشه‌ها افزایش دهید، دمای چاپ را کمی افزایش دهید.
• خط‌های اضافه روی سطح پرینت (Lines on the Side of Print):
  • راه حل: از تنظیمات ویبره و میکروشاپینگ در نرم افزار استفاده کنید، تسمه‌های چاپ را بررسی و سفت کنید، لرزش و ناپایداری پرینتر را چک کنید.
• نوسان و حلقه‌ای شدن (Vibrations and Ringing):
  • راه حل: سرعت چاپ را کاهش دهید، شتاب چاپ را کاهش دهید، از تنظیمات لرزشگیر در نرم افزار استفاده کنید، لرزش و ناپایداری پرینتر را چک کنید.

مشکلات مربوط به چاپ جزئیات:

• شکاف دیواره‌های نازک (Gaps in Thin Walls):
  • راه حل: ضخامت دیواره را افزایش دهید، از تنظیمات جبران کم حجمی در نرم افزار استفاده کنید، جریان فیلامنت را تنظیم کنید.
• عدم پرینت جزییات ظریف و کوچک (Small Features Not Printed):
  • راه حل: رزولوشن چاپ را افزایش دهید، از نازل با قطر کوچک‌تر استفاده کنید، تنظیمات مربوط به جزئیات را در نرم افزار بررسی کنید.

مشکلات مربوط به ناهماهنگی:

• اکسترود ناهماهنگ (Inconsistent Extrusion):
  • راه حل: کالیبراسیون اکسترودر را بررسی و انجام دهید، از فیلامنت با کیفیت بالا استفاده کنید، قطعات معیوب پرینتر را بررسی و تعویض کنید.

مشکلات مربوط به تاب خوردگی:

• تاب خوردگی (Warping):
  • راه حل: از سطح چاپ با چسبندگی بالا استفاده کنید، دمای چاپ را به خصوص در لایه های اولیه تنظیم کنید، از فن خنک کننده مناسب استفاده کنید، از محفظه چاپ بسته استفاده کنید.

مشکلات مربوط به ساپورت:

• سطح لایه ضعیف بالای ساپورت (Poor Surface Above Supports):
  • راه حل: از تنظیمات تراکم و فاصله بین ساپورت‌ها در نرم افزار استفاده کنید، از فیلامنت مناسب برای ساپورت‌ها استفاده کنید، دمای چاپ را تنظیم کنید.

مشکلات مربوط به دقت ابعادی:

• عدم تطابق اندازه هندسی مدل سه بعدی با قطعه (Dimensional Accuracy):
  • راه حل: تنظیمات مربوط به دقت را در نرم افزار بررسی کنید، کالیبراسیون پرینتر را انجام دهید، از فیلامنت با کیفیت بالا استفاده کنید.

مشکلات مربوط به پل ها:

• افتادگی لایه، شکاف، گود در نواحی معلق (Poor Bridging):
  • راه حل: از تنظیمات پل‌ها در نرم افزار استفاده کنید، از فیلامنت مناسب با خنک کنندگی خوب استفاده کنید، دمای چاپ را تنظیم کنید، سرعت چاپ را تنظیم کنید.

نکات کلی:

• به طور مرتب پرینتر خود را تمیز و نگهداری کنید.
• از فیلامنت با کیفیت بالا از تولید کنندگان معتبر استفاده کنید.
• همیشه از آخرین نسخه نرم افزار اسلایسر و فرم‌ور پرینتر خود استفاده کنید.
• در صورت بروز مشکل، از راهنمای کاربری پرینتر خود یا منابع آنلاین کمک بگیرید.
• در صورت نیاز به کمک بیشتر، با انجمن های آنلاین یا نمایندگی خدمات مشتری پرینتر خود تماس بگیرید.

با صبر و حوصله و عیب یابی دقیق، می‌توانید بر اکثر مشکلات رایج پرینتر سه بعدی FDM غلبه کرده و چاپ های سه بعدی با کیفیت بالا تولید کنید.

مشکل عدم اکسترود فیلامنت هنگام شروع کار (Not Extruding At Start) در پرینترهای سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به شروع چاپ:

در پرینترهای سه بعدی FDM، عدم اکسترود فیلامنت در ابتدای کار مشکلی رایج است که می‌تواند منجر به عدم شروع چاپ یا خراب شدن لایه‌های اولیه شود. این مشکل می‌تواند ناشی از عوامل مختلفی باشد، از جمله:

۱. تنظیمات نادرست:

• دمای نازل: اگر دمای نازل خیلی کم باشد، فیلامنت به اندازه کافی ذوب نمی‌شود و از نازل خارج نمی‌شود؛ دمای توصیه شده برای نازل را در دستورالعمل‌های فیلامنت یا وب سایت سازنده پرینتر بررسی کنید.
• فاصله نازل تا صفحه ساخت: اگر نازل خیلی دور از صفحه ساخت باشد، فیلامنت به درستی روی صفحه قرار نمی‌گیرد و به آن نمی‌چسبد؛ فاصله نازل را با استفاده از تنظیمات پرینتر یا با استفاده از یک ورق کاغذ تنظیم کنید.
• تنظیمات سرعت جریان: اگر سرعت جریان خیلی کم باشد، فیلامنت به اندازه کافی سریع از نازل خارج نمی‌شود. سرعت جریان را در تنظیمات پرینتر کمی افزایش دهید.

۲. مشکلات مربوط به فیلامنت:

• فیلامنت مرطوب: فیلامنت مرطوب می‌تواند به طور ناهموار اکسترود شود یا اصلاً اکسترود نشود؛ اگر فکر می‌کنید فیلامنت شما مرطوب است، آن را به مدت چند ساعت در خشک کن فیلامنت خشک کنید.
• فیلامنت آسیب دیده: اگر فیلامنت شما خم شده، گره خورده یا به نوعی آسیب دیده باشد، ممکن است به درستی از اکسترودر عبور نکند؛ از فیلامنت جدید با کیفیت بالا استفاده کنید.

۳. مشکلات مربوط به اکسترودر:

• مسدود شدن نازل: نازل مسدود شده می‌تواند مانع از خروج فیلامنت از آن شود؛ برای رفع انسداد نازل، باید از سوزن نازل یا روش‌های دیگر تمیز کردن نازل استفاده کنید.
• گیر کردن دنده‌های اکسترودر: اگر دنده‌های اکسترودر کثیف یا آسیب دیده باشند، ممکن است نتوانند فیلامنت را به درستی feed کنند؛ دنده‌های اکسترودر را تمیز و بررسی کنید و در صورت نیاز آن‌ها را تعویض کنید.
• مشکلات موتور پله‌ای: اگر موتور پله‌ای اکسترودر خراب باشد، ممکن است نتواند فیلامنت را به درستی feed کند؛ برای بررسی و تعمیر موتور پله‌ای باید به دستورالعمل‌های سازنده پرینتر مراجعه کنید.

۴. مشکلات مربوط به نرم افزار:

• تنظیمات اسلایسر نادرست: اگر تنظیمات اسلایسر نادرست باشد، ممکن است دستورات نادرستی به پرینتر ارسال شود و باعث عدم اکسترود فیلامنت شود؛ تنظیمات مربوط به دمای نازل، سرعت جریان و فاصله نازل تا صفحه ساخت را در نرم افزار اسلایسر بررسی کنید.
• فایل G-Code خراب: اگر فایل G-Code خراب باشد، پرینتر ممکن است نتواند آن را به درستی بخواند و فیلامنت را اکسترود نکند؛ سعی کنید از یک فایل G-Code دیگر استفاده کنید یا فایل G-Code فعلی را با استفاده از یک ویرایشگر G-Code بررسی و اصلاح کنید.

مراحل عیب یابی:

1. بررسی تنظیمات: مطمئن شوید که دمای نازل، فاصله نازل تا صفحه ساخت و تنظیمات سرعت جریان به درستی تنظیم شده‌اند.
2. بررسی فیلامنت: از فیلامنت جدید با کیفیت بالا استفاده کنید و مطمئن شوید که مرطوب یا آسیب دیده نباشد.
3. بررسی اکسترودر: نازل را برای انسداد بررسی کنید و دنده‌های اکسترودر را تمیز کنید.
4. بررسی نرم افزار: تنظیمات اسلایسر و فایل G-Code را بررسی کنید.

اگر پس از انجام این مراحل مشکل برطرف نشد، ممکن است مشکل مربوط به قطعات سخت افزاری پرینتر باشد. در این صورت، باید به دستورالعمل‌های سازنده پرینتر مراجعه کنید یا با خدمات پشتیبانی مشتری تماس بگیرید.

مشکل عدم چسبندگی به بستر (Bed Adhesion) در پرینترهای سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به شروع چاپ:

عدم چسبندگی به بستر، مشکلی رایج در چاپ سه بعدی FDM است که می‌تواند منجر به جدا شدن لایه‌ها، تاب خوردن و در نهایت خراب شدن چاپ شود؛ این مشکل علل مختلفی دارد که در ادامه به بررسی آن‌ها و راه‌حل‌های رفع آ‌ن‌ها می‌پردازیم:

علل:

• دمای نامناسب بستر:
  • دمای بستر خیلی کم است: اگر بستر به اندازه کافی گرم نباشد، فیلامنت ذوب شده به درستی به آن نمی‌چسبد و ممکن است جدا شود.
  • دمای بستر خیلی زیاد است: در برخی موارد، دمای زیاد بستر نیز می‌تواند باعث عدم چسبندگی شود، به خصوص برای برخی از فیلامنت‌ها مانند ABS.
• ناصافی سطح بستر:
  • بستر کثیف یا چرب است: اگر بستر کثیف یا چرب باشد، فیلامنت به آن نمی‌چسبد.
  • بستر ناهموار است: اگر سطح بستر ناهموار باشد، ممکن است در برخی نقاط چسبندگی خوب برقرار نشود.
• تنظیمات نامناسب چاپ:
  • ارتفاع نازل نامناسب: اگر نازل خیلی نزدیک به بستر باشد، ممکن است فیلامنت به درستی پخش نشود و به آن نچسبد.
  • سرعت چاپ نامناسب: اگر سرعت چاپ خیلی زیاد باشد، فیلامنت زمان کافی برای چسبیدن به بستر را نخواهد داشت.
  • تنظیمات خنک کننده نامناسب: اگر فن خنک کننده خیلی زود روشن شود، فیلامنت قبل از چسبیدن به بستر خنک می‌شود.
• نوع فیلامنت:
  • برخی از فیلامنت‌ها به چسبندگی بهتری به بستر نیاز دارند: فیلامنت‌هایی مانند ABS و PETG به دلیل انقباض بیشتر در هنگام سرد شدن، به چسبندگی بهتری به بستر نیاز دارند.

راه‌حل‌ها:

• تنظیم دمای بستر:
  • دمای مناسب بستر برای هر نوع فیلامنت متفاوت است.
  • دمای توصیه شده را برای فیلامنت خود در دستورالعمل‌های آن پیدا کنید و از آن استفاده کنید.
• آماده‌سازی سطح بستر:
  • قبل از چاپ، بستر را با الکل یا مواد تمیز کننده مناسب تمیز کنید تا هرگونه چربی یا کثیفی از بین برود.
  • از یک سطح صاف و صیقلی برای بستر استفاده کنید.
  • می‌توانید از نوار ماسک، ورقه‌های ساختمانی مانند BuildTak یا PEI برای بهبود چسبندگی استفاده کنید.
• تنظیمات چاپ را تنظیم کنید:
  • ارتفاع نازل را طوری تنظیم کنید که اولین لایه به درستی چاپ شود.
  • سرعت چاپ را کمی کاهش دهید.
  • تنظیمات خنک کننده را طوری تنظیم کنید که فن خنک کننده تا زمانی که اولین لایه به طور کامل چاپ نشده، روشن نشود.
• از چسب استفاده کنید:
  • می‌توانید از چسب‌هایی مانند Elmer’s Glue Stick یا 3D Prit Stick برای بهبود چسبندگی به بستر، به خصوص برای فیلامنت‌هایی مانند PLA استفاده کنید.

نکات اضافی:

• از فیلامنت با کیفیت بالا استفاده کنید: استفاده از فیلامنت با کیفیت بالا می‌تواند به بهبود چسبندگی به بستر کمک کند.
• محیط چاپ را کنترل کنید: از چاپ در محیط‌هایی با دمای پایین خودداری کنید زیرا این امر می‌تواند باعث خنک شدن سریع فیلامنت و عدم چسبندگی به بستر شود.
• در صورت نیاز از پرینتر خود کالیبراسیون کنید: کالیبراسیون صحیح پرینتر می‌تواند به اطمینان از اینکه نازل در فاصله صحیح از بستر قرار دارد، کمک کند.

با صبر و حوصله و کمی تلاش، می‌توانید مشکل عدم چسبندگی به بستر را در پرینتر سه بعدی FDM خود حل کنید و از چاپ‌های موفق و باکیفیت لذت ببرید.

مشکل اکستروژن پایین (Under-Extrusion) در پرینترهای سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به اکستروژن:

اکستروژن پایین در چاپ سه بعدی FDM زمانی اتفاق می‌افتد که هد اکسترودر به اندازه کافی فیلامنت مذاب را برای ایجاد لایه‌های پیوسته و محکم اکسترود نمی‌کند؛ این امر می‌تواند منجر به مشکلات مختلفی در چاپ نهایی، از جمله موارد زیر شود:

• لایه‌های نازک و ضعیف: اگر به اندازه کافی فیلامنت اکسترود نشود، لایه‌ها ممکن است به اندازه کافی ضخیم نباشند و استحکام و ثبات ساختاری لازم را نداشته باشند.
• سوراخ‌ها و شکاف‌ها: ممکن است بین لایه‌ها شکاف‌هایی ایجاد شود که منجر به نشت و نفوذ مواد به داخل چاپ شود.
• ظاهر ناهموار: سطح نهایی چاپ ممکن است زبر و ناهموار باشد و خطوط قابل مشاهده‌ای از فیلامنت اکسترود شده ناقص باقی بماند.
• عدم چسبندگی لایه‌ها: اگر لایه قبلی به اندازه کافی ذوب نشده باشد، لایه جدید ممکن است به آن نچسبد و در حین چاپ یا بعد از آن جدا شود.

دلایل مختلفی برای اکستروژن پایین وجود دارد، از جمله:

• تنظیمات نادرست اسلایسر: اطمینان حاصل کنید که تنظیمات اسلایسر، مانند ضخامت لایه، دمای اکستروژن و سرعت جریان، برای فیلامنت و پرینتر شما به درستی تنظیم شده باشد.
• مشکلات فیلامنت: از فیلامنتی با کیفیت بالا استفاده کنید که خشک و عاری از هرگونه آلودگی باشد؛ فیلامنت مرطوب می‌تواند به طور ناهموار اکسترود شود و انسداد ایجاد کند.
• مشکلات نازل: نازل مسدود شده یا فرسوده می‌تواند جریان فیلامنت را مختل کند؛ نازل را به طور مرتب تمیز کنید و در صورت نیاز آن را تعویض کنید.
• مشکلات درایور اکسترودر: اگر درایور اکسترودر به درستی کار نکند، ممکن است نتواند فیلامنت را با نیروی کافی به داخل نازل هدایت کند.
• تنظیمات نادرست چاپگر: اطمینان حاصل کنید که چاپگر شما به درستی کالیبره شده و تنظیمات دما، سرعت و جریان صحیح باشند.

راه حل‌های مختلفی برای رفع مشکل اکستروژن پایین وجود دارد، از جمله:

• تنظیمات اسلایسر را افزایش دهید: دمای اکستروژن، سرعت جریان و ضخامت لایه را به تدریج افزایش دهید تا زمانی که به نتایج دلخواه برسید.
• از فیلامنت با کیفیت بالا استفاده کنید: از فیلامنتی با برند معتبر استفاده کنید و قبل از استفاده آن را خشک کنید.
• نازل را تمیز کنید یا تعویض کنید: نازل را با استفاده از سوزن نازک یا ابزار مخصوص تمیز کنید؛ اگر نازل فرسوده شده است، آن را با یک نازل جدید تعویض کنید.
• درایور اکسترودر را بررسی کنید: اگر درایور اکسترودر آسیب دیده است، باید آن را تعویض کنید.
• تنظیمات چاپگر را بررسی کنید: اطمینان حاصل کنید که چاپگر شما به درستی کالیبره شده و تنظیمات دما، سرعت و جریان صحیح باشند.

اگر پس از امتحان کردن این راه حل‌ها، همچنان با اکستروژن پایین مشکل دارید، باید برای راهنمایی بیشتر با سازنده چاپگر خود تماس بگیرید.

مشکل تزریق بیش از حد اکسترودر (Over-Extrusion) در پرینتر سه بعدی چیست؟

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به اکستروژن:

تزریق بیش از حد اکسترودر زمانی اتفاق می‌افتد که پرینتر سه بعدی فیلامنت بیشتری را نسبت به آنچه که در تنظیمات اسلایسر یا نرم افزار چاپ تعیین شده است، اکسترود می‌کند؛ این امر می‌تواند منجر به بروز مشکلات مختلفی در کیفیت چاپ، از جمله موارد زیر شود:

• لایه‌های ضخیم و ناهموار: اگر فیلامنت بیش از حد اکسترود شود، لایه‌ها ضخیم‌تر از حد معمول می‌شوند و ممکن است ناهموار و ناهم‌تراز باشند.
• ایجاد برجستگی و حفره: تزریق بیش از حد فیلامنت می‌تواند منجر به ایجاد برجستگی و حفره در سطح چاپ شود.
• اتصال ضعیف لایه‌ها: اگر فیلامنت به طور کامل ذوب و یا به لایه قبلی به درستی پیوند نخورد، ممکن است لایه‌ها به یکدیگر نچسبند و در حین چاپ یا بعد از آن جدا شوند.
• رشته‌های فیلامنت: تزریق بیش از حد فیلامنت می‌تواند منجر به ایجاد رشته‌های نازکی از فیلامنت مذاب شود که در اطراف مدل جمع می‌شوند.
• تغییر شکل: در موارد شدید، تزریق بیش از حد فیلامنت می‌تواند باعث خم شدن یا تغییر شکل مدل شود.

دلایل ایجاد تزریق بیش از حد اکسترودر

دلایل مختلفی برای ایجاد تزریق بیش از حد اکسترودر وجود دارد، از جمله:

• تنظیمات نادرست اسلایسر: مهم‌ترین دلیل تزریق بیش از حد اکسترودر، تنظیمات نادرست اسلایسر است. اطمینان حاصل کنید که ضخامت لایه، عرض خط، سرعت چاپ و دمای نازل به درستی برای فیلامنت و مدل مورد استفاده شما تنظیم شده باشد.
• مشکلات مربوط به اکسترودر: اگر اکسترودر به درستی کار نکند، ممکن است فیلامنت بیشتری از حد معمول اکسترود کند؛ این امر می‌تواند به دلیل کثیف شدن، فرسوده شدن یا آسیب دیدن اجزای اکسترودر باشد.
• فیلامنت مرطوب: اگر فیلامنت مرطوب باشد، ممکن است به طور یکنواخت ذوب نشود و منجر به اکستروژن بیش از حد شود.
• فاصله نامناسب نازل از صفحه چاپ: اگر نازل خیلی به صفحه چاپ نزدیک باشد، ممکن است فیلامنت به درستی پخش نشود و باعث ایجاد برجستگی و حفره شود.

نحوه رفع مشکل تزریق بیش از حد اکسترودر

برای رفع مشکل تزریق بیش از حد اکسترودر، مراحل زیر را دنبال کنید:

1. تنظیمات اسلایسر را بررسی کنید: ابتدا، تنظیمات اسلایسر را به دقت بررسی کنید و مطمئن شوید که برای فیلامنت و مدل مورد استفاده شما به درستی تنظیم شده‌اند؛ به طور کلی، ضخامت لایه را کمی کاهش دهید، عرض خط را نازک‌تر کنید، سرعت چاپ را کم کنید و دمای نازل را افزایش دهید.
2. اکسترودر را بررسی کنید: اگر تنظیمات اسلایسر صحیح باشد، اکسترودر را بررسی کنید تا مطمئن شوید که هیچگونه کثیفی، فرسودگی یا آسیب دیدگی در آن وجود ندارد؛ در صورت نیاز، اجزای اکسترودر را تمیز یا تعویض کنید.
3. از فیلامنت خشک استفاده کنید: از فیلامنت خشک و عاری از رطوبت استفاده کنید؛ اگر فیلامنت شما مرطوب است، قبل از استفاده آن را خشک کنید.
4. فاصله نازل تا صفحه چاپ را تنظیم کنید: فاصله نازل تا صفحه چاپ را مطابق با دستورالعمل سازنده پرینتر خود تنظیم کنید.

اگر پس از انجام این مراحل، مشکل تزریق بیش از حد اکسترودر همچنان ادامه داشت، ممکن است نیاز به کالیبراسیون steps-per-millimeter (رزولوشن اکسترودر) پرینتر خود داشته باشید؛ این یک فرایند پیچیده‌تر است که به دانش فنی بیشتری نیاز دارد. برای راهنمایی در مورد نحوه کالیبراسیون steps-per-millimeter، به دستورالعمل‌های سازنده پرینتر خود مراجعه کنید یا از یک متخصص کمک بگیرید.

شکاف لایه‌های بالایی (Gaps in Top Layers) در چاپ سه بعدی چیست؟

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت لایه:

شکاف لایه‌های بالایی، نقصی در چاپ سه بعدی است که در آن بین رشته‌های فیلامنت در لایه‌های بالایی چاپ، شکاف یا حفره ایجاد می‌شود؛ این امر می‌تواند منجر به ناهمواری سطح، نفوذ پذیری و ضعف ساختاری قطعه شود.

علل ایجاد شکاف لایه های بالایی:

• خنک سازی نامناسب: اگر فیلامنت قبل از سفت شدن به طور کامل خنک نشود، ممکن است خم شود و بین رشته‌ها شکاف ایجاد شود.
• اکستروژن کم: اگر اکسترودر فیلامنت کافی را اکسترود نکند، ممکن است رشته‌ها به طور کامل به هم نچسبند و در نتیجه شکاف ایجاد شود.
• تنظیمات نامناسب چاپ: تنظیمات مختلف چاپ مانند دمای چاپ، سرعت چاپ و جریان فیلامنت می‌تواند بر کیفیت لایه‌های بالایی تأثیر بگذارد.
• درصد infill خیلی کم: Infill، شبکه‌ای از فیلامنت است که در داخل قطعه چاپ می‌شود؛ اگر درصد infill خیلی کم باشد، استحکام لایه‌های بالایی را کاهش می‌دهد و احتمال ایجاد شکاف را افزایش می‌دهد.
• لایه‌های جامد بالایی کافی نیست: تعداد لایه‌های جامد در بالا و پایین قطعه نقش مهمی در ایجاد سطحی صاف و محکم دارند؛ اگر تعداد لایه‌های جامد کافی نباشد، ممکن است بین رشته‌های فیلامنت در لایه‌های بالایی، شکاف ایجاد شود.

راه حل‌های رفع شکاف لایه‌های بالایی:

• بهبود خنک سازی: از فن برای خنک کردن فیلامنت در حین چاپ استفاده کنید.
• تنظیم اکستروژن: مطمئن شوید که اکسترودر فیلامنت کافی را اکسترود می‌کند.
• افزایش درصد infill: درصد infill را تا جایی که برای استحکام قطعه لازم است، افزایش دهید.
• تنظیمات چاپ را بهینه کنید: تنظیمات چاپ را برای فیلامنت و پرینتر سه بعدی خود بهینه کنید.
• افزایش تعداد لایه‌های جامد: به عنوان یک قاعده کلی، ضخامت بخش جامد بالای چاپ شما باید حداقل ۰.۵ میلی متر باشد.

علاوه بر موارد فوق، می‌توانید از موارد زیر نیز برای جلوگیری از شکاف لایه‌های بالایی استفاده کنید:

• از فیلامنت با کیفیت بالا استفاده کنید.
• از سطح چاپ تمیز و چسبنده استفاده کنید.
• پرینتر سه بعدی خود را به طور مرتب کالیبره کنید.

با رفع علت اصلی شکاف لایه‌های بالایی، می‌توانید قطعات چاپ سه بعدی با کیفیت بالا با سطحی صاف و محکم تولید کنید.

رشته ای شدن یا نشت فیلامنت در چاپ سه بعدی چیست؟

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت لایه:

رشته ای شدن یا نشت فیلامنت، مشکلی رایج در چاپ سه بعدی FDM است که زمانی رخ می‌دهد که فیلامنت مذاب از نازل اکسترودر، در حین حرکت نازل بین بخش‌های مختلف طرح، نشت می‌کند. این امر منجر به ایجاد رشته‌های نازکی از پلاستیک می‌شود که روی سطح چاپ رسوب می‌کنند و کیفیت چاپ نهایی را تحت تاثیر قرار می‌دهند.

دلایل ایجاد رشته ای شدن یا نشت فیلامنت:

• فیلامنت مرطوب: فیلامنت مرطوب می‌تواند بخار ایجاد کند که باعث نشت فیلامنت از نازل می‌شود.
• دمای بیش از حد نازل: اگر دمای نازل بیش از حد بالا باشد، فیلامنت بیش از حد ذوب می‌شود و به راحتی از نازل نشت می‌کند.
• تنظیمات سرعت چاپ نامناسب: اگر سرعت چاپ خیلی بالا باشد، فیلامنت ممکن است به اندازه کافی سریع ذوب نشود و از نازل نشت کند.
• تنظیمات خنک کننده نامناسب: خنک کننده مناسب نازل و فیلامنت ذوب شده، برای سفت شدن سریع فیلامنت و جلوگیری از نشت آن ضروری است.
• تنظیمات نامناسب بازگشت: بازگشت، فرآیندی است که در آن فیلامنت به عقب رانده می‌شود تا از نشت آن در هنگام حرکت نازل بین بخش‌های مختلف طرح جلوگیری شود؛ اگر تنظیمات بازگشت به درستی تنظیم نشده باشد، فیلامنت به اندازه کافی عقب رانده نمی‌شود و ممکن است در حین حرکت نازل، از آن نشت کند.

راه حل های رفع مشکل رشته ای شدن یا نشت فیلامنت:

• تنظیمات خنک کننده را تنظیم کنید: فن خنک کننده نازل را روشن کنید و سرعت آن را افزایش دهید.
• دمای نازل را کاهش دهید: دمای نازل را به طور پله ای کاهش دهید تا زمانی که رشته ای شدن متوقف شود.
• تنظیمات سرعت چاپ را کاهش دهید: سرعت چاپ را به تدریج کاهش دهید تا زمانی که رشته ای شدن متوقف شود.
• تنظیمات بازگشت را تنظیم کنید: مسافت و سرعت بازگشت را به تدریج افزایش دهید تا زمانی که رشته ای شدن متوقف شود.
• از فیلامنت خشک استفاده کنید: از محفظه خشک کن یا روش‌های دیگر برای خشک کردن فیلامنت قبل از استفاده استفاده کنید.

با کمی آزمایش، می‌توانید تنظیمات چاپگر سه بعدی خود را برای از بین بردن مشکل رشته ای شدن یا نشت فیلامنت و دستیابی به چاپ های با کیفیت بالا، تنظیم کنید.

سوختگی و دمای اضافه (Overheating) در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت لایه:

سوختگی و دمای اضافه (Overheating) در پرینت سه بعدی FDM مشکلی رایج است که می‌تواند منجر به نتایج چاپ نامرغوب، آسیب به پرینتر و حتی خطرات ایمنی شود.

علل:

• مشکلات فیلامنت: برخی از فیلامنت‌ها به دلیل کیفیت پایین یا رطوبت بیشتر مستعد “سوختگی” هستند.
• تنظیمات نادرست: تنظیمات نادرست مانند سرعت چاپ، دمای بستر و خنک کننده می‌تواند باعث گرم شدن بیش از حد فیلامنت و نازل شود.
• مشکلات مکانیکی: مشکلات مکانیکی مانند گرفتگی در نازل یا اکسترودر می‌تواند باعث تراکم فیلامنت در نازل و گرم شدن بیش از حد آن شود.
• جریان هوا ناکافی: اگر جریان هوا در اطراف چاپگر کافی نباشد، فیلامنت ذوب شده قبل از سرد شدن به طور کامل سفت می‌شود و ممکن است به هم بچسبد و “بسوزد”.
• دمای بیش از حد نازل: اگر دمای نازل خیلی بالا باشد، فیلامنت قبل از رسیدن به بستر پرینت ذوب می‌شود و رشته‌های نازکی ایجاد می‌کند که به هم می‌چسبند و به جای چاپ شدن، “سوخته” می‌شوند.

علائم:

• سوراخ شدن: اگر فیلامنت بیش از حد ذوب شود، ممکن است در چاپ حفره ایجاد شود.
• دود و بوی سوختگی: اگر فیلامنت “بسوزد”، ممکن است دود و بوی سوختگی از پرینتر متصاعد شود.
• لبه‌های خمیده: اگر فیلامنت قبل از سرد شدن به طور کامل سفت شود، لبه‌های چاپ ممکن است خم شوند.
• رشته‌های نازک و چسبنده: اگر دمای نازل خیلی بالا باشد، فیلامنت قبل از رسیدن به بستر پرینت ذوب می‌شود و رشته‌های نازکی ایجاد می‌کند که به هم می‌چسبند.

راه حل:

• از فیلامنت با کیفیت بالا استفاده کنید: از فیلامنت با کیفیت بالا و عاری از رطوبت استفاده کنید.
• دمای نازل را تنظیم کنید: دمای نازل را به دمای توصیه شده برای فیلامنت مورد استفاده خود کاهش دهید.
• تنظیمات را بررسی کنید: تنظیمات مانند سرعت چاپ، دمای بستر و خنک کننده را بررسی کنید و در صورت لزوم آنها را تنظیم کنید.
• جریان هوا را افزایش دهید: مطمئن شوید که جریان هوا در اطراف چاپگر کافی است؛ می‌توانید از یک فن برای خنک کردن چاپ استفاده کنید.
• مشکلات مکانیکی را بررسی کنید: اگر مشکوک به مشکل مکانیکی هستید، نازل و اکسترودر را بررسی کنید و در صورت لزوم آن‌ها را تمیز یا تعویض کنید.

نکات پیشگیرانه:

• پرینتر خود را به طور مرتب تمیز و نگهداری کنید.
• قبل از چاپ، دمای نازل و تنظیمات را به دقت تنظیم کنید.
• از دستورالعمل‌های سازنده برای فیلامنت و پرینتر خود پیروی کنید.
• در حین چاپ، به پرینتر خود توجه کنید و مراقب هر گونه علامت “سوختگی” باشید.

تغییر و جابجایی لایه (Layer Shifting) در پرینت سه بعدی FDM چیست؟

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت لایه:

تغییر و جابجایی لایه مشکلی رایج در پرینت سه بعدی FDM است که در آن لایه‌های چاپ شده به درستی روی یکدیگر قرار نمی‌گیرند؛ این امر باعث ایجاد ناهمواری و در موارد شدید، جدایی لایه‌ها می‌شود.

علل مختلفی می‌توانند برای جابجایی لایه وجود داشته باشند، از جمله:

• لرزش: لرزش از زمین، چاپگر یا سایر تجهیزات می‌تواند باعث جابجا شدن لایه‌ها شود.
• فیلامنت نامناسب: اگر از فیلامنتی استفاده کنید که کیفیت پایینی داشته باشد یا برای چاپگر شما مناسب نباشد، می‌تواند باعث جابجا شدن لایه‌ها شود.
• تنش تسمه: تسمه‌ها هد چاپ را به موتورهای پله‌ای متصل می‌کنند. اگر تسمه‌ها خیلی شل یا خیلی سفت باشند، می‌توانند باعث جابجا شدن لایه‌ها شوند.
• موتورهای پله‌ای: موتورهای پله‌ای هد چاپ را در امتداد محورهای X و Y حرکت می‌دهند؛ اگر موتورهای پله‌ای معیوب یا به درستی تنظیم نشده باشند، می‌توانند باعث جابجا شدن لایه‌ها شوند.
• نوار لرزاننده: نوار لرزاننده، میله‌ای است که هد چاپ را در امتداد محور X حرکت می‌دهد؛ اگر نوار لرزاننده کثیف، زنگ زده یا آسیب دیده باشد، می‌تواند باعث لرزش هد چاپ و جابجا شدن لایه‌ها شود.

نحوه رفع جابجایی لایه

راه حل‌های مختلفی برای رفع جابجایی لایه وجود دارد، از جمله:

• تنظیم تنش تسمه: تنش تسمه‌ها را مطابق با دستورالعمل‌های سازنده چاپگر تنظیم کنید.
• تنظیم موتورهای پله‌ای: موتورهای پله‌ای را مطابق با دستورالعمل‌های سازنده چاپگر تنظیم کنید.
• از فیلامنت با کیفیت بالا استفاده کنید: از فیلامنتی استفاده کنید که برای چاپگر شما مناسب باشد و کیفیت بالایی داشته باشد.
• کاهش لرزش: چاپگر را روی سطح صاف و پایدار قرار دهید؛ از تشک‌های ضد لرزش برای کاهش لرزش از زمین استفاده کنید، سایر تجهیزات را که ممکن است باعث لرزش شوند از چاپگر دور کنید.
• بررسی نوار لرزاننده: نوار لرزاننده را از نظر کثیفی، زنگ زدگی یا آسیب بررسی کنید؛ اگر نوار لرزاننده کثیف است، آن را تمیز کنید، اگر نوار لرزاننده زنگ زده یا آسیب دیده است، باید آن را تعویض کنید.

اگر بعد از امتحان کردن این راه حل‌ها همچنان با جابجایی لایه مشکل دارید، ممکن است لازم باشد با سازنده چاپگر خود تماس بگیرید.

مشکل جدا شدن و افتادگی لایه (Layer Separation and Splitting) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت لایه:

جدا شدن و افتادگی لایه، یکی از مشکلات رایج در پرینت سه بعدی با روش FDM (ذوب فیلامنت) است که در آن لایه‌های چاپ شده به درستی به یکدیگر نمی‌چسبند و در نتیجه، مدل نهایی دچار شکاف، ناهمواری و ضعف ساختاری می‌شود. این مشکل می‌تواند علل مختلفی داشته باشد که در ادامه به بررسی آن‌ها و راه‌حل‌های رفعشان می‌پردازیم:

علل جدا شدن و افتادگی لایه:

• عدم چسبندگی بین لایه‌ها:
  • دمای نازل نامناسب: اگر دمای نازل خیلی پایین باشد، فیلامنت به طور کامل ذوب نمی‌شود و به درستی به لایه قبلی نمی‌چسبد.
  • فاصله نامناسب بین نازل و صفحه چاپ: اگر فاصله نازل تا صفحه چاپ خیلی کم یا زیاد باشد، چسبندگی بین لایه‌ها به درستی انجام نمی‌شود.
  • عدم تنظیم صحیح جریان فیلامنت: اگر جریان فیلامنت خیلی کم باشد، به اندازه کافی فیلامنت برای پر کردن فضا بین لایه‌ها وجود ندارد.
  • مواد نامناسب: برخی از فیلامنت‌ها، به طور ذاتی چسبندگی کمتری دارند و بیشتر در معرض این مشکل هستند.
• تاب برداشتن:
  • خنک شدن سریع: اگر مدل خیلی سریع خنک شود، ممکن است لایه‌ها قبل از چسبیدن کامل به یکدیگر، منقبض شده و از هم جدا شوند.
  • جریان هوا: جریان هوای مستقیم به مدل در حال چاپ، می‌تواند باعث خنک شدن سریع آن و جدا شدن لایه‌ها شود.
  • نوع صفحه چاپ: برخی از صفحات چاپ، به خصوص صفحات شیشه‌ای، مستعد تاب برداشتن هستند.
• تنش‌های داخلی:
  • چاپ مدل‌های بزرگ و پیچیده: مدل‌های بزرگ و پیچیده، بیشتر در معرض تنش‌های داخلی هستند که می‌توانند باعث جدا شدن لایه‌ها شوند.
  • تنظیمات نامناسب چاپ: برخی از تنظیمات چاپ، مانند سرعت چاپ و دمای محفظه، می‌توانند تنش‌های داخلی را افزایش دهند.

راه‌حل‌های رفع جدا شدن و افتادگی لایه:

• تنظیم دمای نازل: دمای نازل را با توجه به نوع فیلامنت و دستورالعمل‌های سازنده، به درستی تنظیم کنید.
• تنظیم فاصله بین نازل و صفحه چاپ: فاصله بین نازل و صفحه چاپ را با استفاده از صفحه مدرج یا تنظیمات پرینتر، به درستی تنظیم کنید.
• تنظیم جریان فیلامنت: جریان فیلامنت را با توجه به نوع فیلامنت و دستورالعمل‌های سازنده، به درستی تنظیم کنید.
• استفاده از صفحه چاپ مناسب: از صفحه چاپ مناسب با چسبندگی خوب برای نوع فیلامنت مورد استفاده، استفاده کنید.
• کاهش سرعت چاپ: سرعت چاپ را کمی کاهش دهید تا به فیلامنت زمان کافی برای ذوب شدن و چسبیدن به لایه قبلی داده شود.
• افزایش دمای محفظه: دمای محفظه را کمی افزایش دهید تا از خنک شدن سریع مدل جلوگیری شود.
• استفاده از لبه خنک کننده: از لبه خنک کننده برای هدایت جریان هوا از روی مدل در حال چاپ استفاده کنید.
• استفاده از چاپگر با محفظه بسته: از چاپگر با محفظه بسته برای کنترل بهتر دما و جلوگیری از تاب برداشتن مدل استفاده کنید.
• استفاده از نرم افزارهای اسلایسر: از نرم افزارهای اسلایسر برای تنظیم پارامترهای چاپ، مانند دمای نازل، سرعت چاپ و دمای محفظه، به طور دقیق استفاده کنید.

با رعایت این نکات و انجام تنظیمات مناسب، می‌توانید مشکل جدا شدن و افتادگی لایه را در پرینت سه بعدی با FDM به حداقل برسانید و به چاپ‌های باکیفیت و مستحکم دست پیدا کنید.

مشکل فیلامنت شکسته و خرد شده در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت لایه:

در پرینت سه بعدی FDM، شکستگی و خرد شدن فیلامنت مشکلی رایج است که می‌تواند منجر به چاپ‌های ناموفق، کیفیت پایین چاپ و حتی آسیب به پرینتر شود. این مشکل زمانی رخ می‌دهد که فیلامنت در حین عبور از اکسترودر، شکننده و ناهموار می‌شود.

دلایل متعددی برای این مشکل وجود دارد، از جمله:

• تنظیمات دمای نامناسب: اگر دمای نازل یا هات‌بِد خیلی کم باشد، فیلامنت به طور کامل ذوب نمی‌شود و می‌تواند شکننده شود؛ از طرف دیگر، دمای بیش از حد می‌تواند باعث تجزیه فیلامنت و ایجاد ذرات شکننده شود.
• تنظیمات سرعت و جریان نامناسب: اگر سرعت چاپ یا جریان فیلامنت خیلی زیاد باشد، فیلامنت ممکن است فرصت کافی برای ذوب شدن کامل را نداشته باشد و در نتیجه شکننده شود.
• کیفیت پایین فیلامنت: برخی از فیلامنت‌های ارزان قیمت یا نامرغوب ممکن است به طور ذاتی شکننده باشند و بیشتر مستعد شکستن در حین چاپ شوند.
• مشکلات در اکسترودر: اگر اکسترودر کثیف، خراب یا به درستی تنظیم نشده باشد، می‌تواند باعث کشش یا گیر کردن فیلامنت شود و در نتیجه آن را شکننده کند.
• رطوبت: فیلامنت جاذب رطوبت است و اگر در معرض رطوبت زیاد قرار گیرد، می‌تواند شکننده شود.

راه حل‌های متعددی برای رفع مشکل فیلامنت شکسته و خرد شده وجود دارد، از جمله:

• تنظیم دمای نازل و هات‌بِد: دمای مناسب را برای نوع فیلامنت مورد استفاده خود پیدا کنید.
• تنظیم سرعت و جریان فیلامنت: سرعت چاپ و جریان فیلامنت را به تدریج کاهش دهید تا زمانی که مشکل برطرف شود.
• استفاده از فیلامنت با کیفیت بالا: از فیلامنت‌های معتبر و باکیفیت از یک برند معتبر استفاده کنید.
• بررسی و تمیز کردن اکسترودر: به طور مرتب اکسترودر را بررسی کنید و در صورت نیاز آن را تمیز کنید.
• نگهداری از فیلامنت در محیط خشک: فیلامنت را در یک مکان خشک و خنک نگهداری کنید.

علاوه بر این، چند نکته دیگر وجود دارد که می‌توانید برای جلوگیری از شکستگی و خرد شدن فیلامنت در نظر بگیرید:

• از قرقره‌های فیلامنت با کیفیت بالا استفاده کنید: قرقره‌های باکیفیت می‌توانند به روان‌تر شدن حرکت فیلامنت و جلوگیری از گیر کردن آن کمک کنند.
• از راهنمای گام به گام پرینتر خود استفاده کنید: اکثر پرینترهای سه بعدی دارای راهنمای گام به گام هستند که تنظیمات دمای، سرعت و جریان را برای انواع مختلف فیلامنت توصیه می‌کند.
• در صورت نیاز از انجمن‌های آنلاین یا منابع پشتیبانی استفاده کنید: اگر در حل مشکل خود با مشکل مواجه هستید، می‌توانید از انجمن‌های آنلاین یا منابع پشتیبانی برای کمک استفاده کنید.

گرفتگی نازل (Clogged Extruder) در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به نازل:

گرفتگی نازل یکی از رایج‌ترین مشکلات پرینت سه بعدی FDM است که می‌تواند منجر به ایجاد طیف وسیعی از مشکلات از جمله عدم اکستروژن فیلامنت، کیفیت چاپ ضعیف و حتی آسیب به پرینتر شود.

دلایل گرفتگی نازل:

• بازنشستگی: فیلامنت که برای مدت طولانی از آن استفاده نشده است، می‌تواند در داخل نازل سفت شود.
• فیلامنت نامرغوب: ذرات خارجی موجود در فیلامنت می‌توانند به مرور زمان در نازل جمع شده و آن را مسدود کنند.
• رطوبت: فیلامنت جاذب رطوبت است و رطوبت اضافی می‌تواند باعث متورم شدن فیلامنت و گیر کردن آن در نازل شود.
• مشکلات مکانیکی: اگر نازل به درستی تراز نشده باشد یا اگر قطعات اکسترودر فرسوده شده باشند، می‌تواند باعث گرفتگی نازل شود.
• دمای نامناسب: اگر دمای نازل خیلی کم باشد، فیلامنت به طور کامل ذوب نمی‌شود و می‌تواند در نازل سفت شود. اگر دمای نازل خیلی زیاد باشد، فیلامنت می‌تواند بسوزد و رسوبات کربنی ایجاد کند که نازل را مسدود می‌کند.

علائم گرفتگی نازل:

• عدم اکستروژن فیلامنت: این شایع‌ترین علامت گرفتگی نازل است؛ اگر فیلامنت از نازل خارج نشود، پرینت نمی‌تواند شروع شود یا در حین چاپ متوقف می‌شود.
• کیفیت چاپ ضعیف: اگر نازل parcialmente مسدود شده باشد، ممکن است پرینت‌ها دارای لایه‌های ناهموار، رشته‌های فیلامنت یا حفره باشند.
• فیلامنت شکننده: اگر فیلامنت در نازل گیر کرده باشد، ممکن است هنگام خارج کردن از پرینتر شکننده یا ترد شود.
• دود یا بوی سوختگی: اگر فیلامنت در نازل سوخته باشد، ممکن است دود یا بوی سوختگی از پرینتر متصاعد شود.

نحوه رفع گرفتگی نازل:

• بارگیری مجدد فیلامنت: گاهی اوقات فقط کافی است تا فیلامنت را مجدداً بارگیری کنید.
• افزایش دما: دمای نازل را ۱۰ تا ۲۰ درجه سانتیگراد افزایش دهید و ببینید که آیا این مشکل را حل می‌کند.
• استفاده از سوزن: از یک سوزن نازک مانند سوزن تمیز کننده نازل برای پاک کردن دستی نازل استفاده کنید.
• Cold Pull: در حالی که اکسترودر گرم است، فیلامنت را به آرامی به عقب بکشید؛ این کار می‌تواند هرگونه فیلامنت مذاب را که در نازل گیر کرده است، خارج کند.
• جدا کردن نازل: اگر روش‌های دیگر کار نکرد، ممکن است لازم باشد نازل را جدا کرده و آن را در حمام ایزوپروپیل خیس کنید تا گرفتگی حل شود.

جلوگیری از گرفتگی نازل:

• به طور مرتب نازل را تمیز کنید.
• از فیلامنت خشک کن استفاده کنید.
• دمای نازل را به درستی تنظیم کنید.
• از فیلامنت با کیفیت بالا استفاده کنید.
• هنگامی که از پرینتر استفاده نمی کنید، فیلامنت را خارج کنید.

قطع اکسترود اواسط چاپ (Stops Extruding Mid Print) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به نازل:

در پرینت سه بعدی FDM، قطع اکسترود اواسط چاپ زمانی رخ می‌دهد که اکسترودر ناگهان از اکسترود فیلامنت متوقف می‌شود و باعث ایجاد نقص در قطعه چاپ شده می‌شود؛ این مشکل می‌تواند دلایل مختلفی داشته باشد، که در ادامه به بررسی برخی از رایج‌ترین آن‌ها می‌پردازیم:

۱. گرفتگی نازل:

• یکی از شایع‌ترین دلایل قطع اکسترود، گرفتگی نازل است؛ هنگامی که فیلامنت ذوب شده در نازل خنک می‌شود و سفت می‌شود، می‌تواند جریان فیلامنت را مسدود کند. این امر می‌تواند ناشی از عواملی مانند استفاده از فیلامنت نامرغوب، تنظیمات دمای نامناسب یا چاپ بیش از حد طولانی باشد.

راه حل:

• برای رفع گرفتگی نازل، می‌توانید از روش‌های مختلفی مانند گرم کردن نازل به دمای بالاتر، استفاده از سوزن نازک برای تمیز کردن نازل یا انجام فرآیند اکسترود سرد استفاده کنید.

۲. مشکلات مربوط به فیلامنت:

• کیفیت فیلامنت می‌تواند نقش مهمی در عملکرد صحیح پرینتر سه بعدی داشته باشد؛ استفاده از فیلامنت‌های نامرغوب یا مرطوب می‌تواند منجر به مشکلاتی مانند اکسترود ناهموار یا قطع اکسترود شود.

راه حل:

• از فیلامنت‌های باکیفیت و از برندهای معتبر استفاده کنید.
• فیلامنت را در جای خشک و خنک نگهداری کنید.
• قبل از استفاده، فیلامنت را خشک کنید.

۳. تنظیمات نامناسب پرینتر:

• تنظیمات نادرست پرینتر، مانند دمای نازل، سرعت چاپ یا تنظیمات جریان فیلامنت، می‌تواند منجر به اکسترود ناکافی و در نهایت قطع اکسترود شود.

راه حل:

• مطمئن شوید که از تنظیمات صحیح چاپ برای فیلامنت و مدل مورد استفاده خود استفاده می‌کنید.
• در صورت نیاز، تنظیمات را به تدریج تنظیم کنید تا به بهترین نتیجه برسید.

۴. مشکلات مربوط به اکسترودر:

• در برخی موارد، ممکن است مشکل از خود اکسترودر باشد؛ قطعاتی مانند چرخ دنده‌ها، پیچ‌ها یا موتور اکسترودر می‌توانند فرسوده یا آسیب‌دیده شوند و باعث ایجاد مشکل در اکسترود فیلامنت شوند.

راه حل:

• اگر مشکوک به وجود مشکل در اکسترودر هستید، باید اجزای آن را بررسی کرده و در صورت نیاز آن‌ها را تعویض کنید.

۵. مشکلات نرم افزاری:

• در برخی موارد، مشکل قطع اکسترود می‌تواند ناشی از مشکلات نرم افزاری مانند نقص در اسلایسر یا نرم افزار کنترلی پرینتر باشد.

راه حل:

• مطمئن شوید که از آخرین نسخه نرم افزار اسلایسر و نرم افزار کنترلی پرینتر خود استفاده می‌کنید.
• در صورت امکان، از یک اسلایسر یا نرم افزار کنترلی پرینتر جایگزین استفاده کنید.

نکات اضافی:

• در هنگام عیب یابی مشکل قطع اکسترود، مهم است که گام به گام پیش بروید و هر بار پس از انجام یک تغییر، پرینتر را تست کنید.
• اگر با وجود امتحان کردن تمام راه حل‌های ذکر شده، همچنان مشکل قطع اکسترود را دارید، باید برای کمک با سازنده پرینتر خود تماس بگیرید.

پرشوندگی ضعیف (Weak Infill) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به نازل:

در پرینت سه بعدی FDM، پرکننده یا Infill به بخش داخلی مدل اطلاق می‌شود که از فیلامنت ساخته شده و استحکام و ساختار کلی قطعه را به آن می‌دهد؛ پرکننده ضعیف می‌تواند منجر به قطعات شکننده، ناپایدار و غیرقابل استفاده شود.

دلایل متعددی برای ایجاد پرکننده ضعیف وجود دارد، از جمله:

• تنظیمات نامناسب اسلایسر:
  • درصد پر شدن: درصد پر شدن، تراکم فیلامنت را در داخل قطعه تعیین می‌کند؛ هرچه درصد پر شدن بیشتر باشد، پرکننده قوی‌تر خواهد بود.
  • الگوی پر شدن: الگوی پر شدن، نحوه قرارگیری خطوط فیلامنت در داخل قطعه را تعیین می‌کند؛ برخی از الگوها، مانند لانه زنبوری، از استحکام بیشتری نسبت به الگوهای دیگر مانند خطی یا زیگزاگی برخوردارند.
  • ضخامت لایه: ضخامت لایه به ارتفاع هر لایه از فیلامنت در پرینت اشاره دارد؛ ضخامت لایه‌های نازک‌تر به پرکننده متراکم‌تر و قوی‌تر منجر می‌شوند.
• مشکلات اکستروژن:
  • اکستروژن کم: اگر اکسترودر فیلامنت کافی را اکسترود نکند، پرکننده ضعیف و ناقص خواهد شد.
  • مسدود شدن نازل: اگر نازل اکسترودر مسدود شده باشد، جریان فیلامنت مختل شده و منجر به پرکننده ضعیف می‌شود.
• تنظیمات نامناسب چاپ:
  • دمای چاپ: اگر دمای چاپ خیلی کم باشد، فیلامنت به طور کامل ذوب نمی‌شود و منجر به پرکننده ضعیف می‌شود.
  • سرعت چاپ: اگر سرعت چاپ خیلی زیاد باشد، اکسترودر فرصت کافی برای اکسترود کردن فیلامنت به طور کامل را نخواهد داشت و منجر به پرکننده ضعیف می‌شود.
• مشکلات مربوط به فیلامنت:
  • فیلامنت مرطوب: اگر فیلامنت مرطوب باشد، به درستی ذوب نمی‌شود و منجر به پرکننده ضعیف می‌شود.
  • فیلامنت نامرغوب: اگر از فیلامنت نامرغوب یا نامناسب برای پرینتر استفاده شود، ممکن است پرکننده ضعیف یا ناهموار شود.

راه حل‌های متعددی برای رفع مشکل پرکننده ضعیف وجود دارد، از جمله:

• تنظیمات اسلایسر را تنظیم کنید:
  • ضخامت لایه را کاهش دهید.
  • درصد پر شدن را افزایش دهید.
  • از الگوی پر شدن قوی‌تر مانند لانه زنبوری استفاده کنید.
• مشکلات اکستروژن را حل کنید:
  • اگر نازل مسدود شده است، آن را تمیز کنید یا تعویض کنید.
  • اگر اکستروژن کم است، مراحل کالیبراسیون اکسترودر را دنبال کنید.
• تنظیمات چاپ را تنظیم کنید:
  • سرعت چاپ را کاهش دهید.
  • دمای چاپ را برای فیلامنت مورد استفاده خود افزایش دهید.
• از فیلامنت با کیفیت بالا استفاده کنید:
  • از فیلامنت خشک و عاری از هرگونه آلودگی استفاده کنید.
  • از فیلامنتی که با پرینتر و مدل شما سازگار باشد استفاده کنید.

مشکل قطره ای و حبابی شدن (Blobs and Zits) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت سطح:

مشکل قطره ای شدن (Blobs) در پرینت سه بعدی FDM زمانی رخ می‌دهد که فیلامنت به طور ناهموار روی سطح بستر چاپ رسوب می‌کند؛ این امر می‌تواند منجر به ایجاد برجستگی‌ها، ناهمواری‌ها و سطوح ناهموار در چاپ نهایی شود.

دلایل ایجاد مشکل قطره ای شدن:

• سرعت چاپ نامناسب: سرعت چاپ ممکن است خیلی سریع یا خیلی کند باشد.
• کیفیت نامناسب فیلامنت: فیلامنت ممکن است مرطوب باشد یا حاوی ناخالصی باشد.
• تنظیمات نامناسب دما: دمای نازل یا بستر چاپ ممکن است خیلی بالا یا خیلی پایین باشد.
• جریان نامناسب فیلامنت: ممکن است فیلامنت به طور یکنواخت از طریق نازل جریان نکند.
• تنظیمات نامناسب عقب نشینی: تنظیمات عقب نشینی ممکن است به درستی تنظیم نشده باشند، که باعث می‌شود فیلامنت اضافی هنگام حرکت نازل در بین بخش‌ها رسوب کند.

راه حل‌های مشکل قطره ای شدن:

• تنظیم سرعت چاپ: سرعت چاپ را کمی کاهش دهید.
• بررسی جریان فیلامنت: مطمئن شوید که فیلامنت به طور یکنواخت از طریق نازل جریان می‌یابد.
• تنظیم تنظیمات عقب نشینی: تنظیمات عقب نشینی را مطابق با دستورالعمل‌های پرینتر خود تنظیم کنید.
• استفاده از فیلامنت با کیفیت بالا: از فیلامنت با کیفیت بالا که خشک و عاری از ناخالصی باشد استفاده کنید.
• تنظیم دمای نازل و بستر چاپ: دمای نازل و بستر چاپ را مطابق با دستورالعمل‌های سازنده فیلامنت تنظیم کنید.

مشکل حبابی شدن (Zits) در پرینت سه بعدی FDM زمانی رخ می‌دهد که حباب‌های کوچکی از هوا در فیلامنت مذاب ایجاد می‌شود و در سطح چاپ رسوب می‌کند؛ این امر می‌تواند منجر به ایجاد برجستگی‌های کوچک و ناهمواری در چاپ نهایی شود.

دلایل ایجاد مشکل حبابی شدن:

• سرعت چاپ نامناسب: سرعت چاپ ممکن است خیلی سریع باشد.
• تنظیمات نامناسب دما: دمای نازل یا بستر چاپ ممکن است خیلی بالا باشد.
• رطوبت: رطوبت موجود در فیلامنت می‌تواند در هنگام ذوب شدن به بخار تبدیل شده و حباب ایجاد کند.
• تنظیمات نامناسب خنک کننده: تنظیمات خنک کننده ممکن است به درستی تنظیم نشده باشند، که باعث می‌شود فیلامنت قبل از انجماد به طور کامل خنک نشود و حباب ایجاد شود.

راه حل‌ های مشکل حبابی شدن:

• تنظیم سرعت چاپ: سرعت چاپ را کمی کاهش دهید.
• تنظیم دمای نازل و بستر چاپ: دمای نازل و بستر چاپ را کمی کاهش دهید.
• استفاده از فیلامنت خشک: از فیلامنت خشک که در محفظه ضد رطوبت نگهداری می‌شود استفاده کنید.
• تنظیم تنظیمات خنک کننده: تنظیمات خنک کننده را مطابق با دستورالعمل‌های پرینتر خود تنظیم کنید.

نکات اضافی:

• از یک سطح چاپ تمیز و صاف استفاده کنید.
• قبل از چاپ، نازل و بستر چاپ را به درستی تراز کنید.
• دستورالعمل‌های سازنده فیلامنت و پرینتر را به دقت دنبال کنید.
• از یک فیلامنت با کیفیت بالا و مناسب برای نوع پرینتر خود استفاده کنید.

مشکل شکاف بین لایه درونی و بیرونی (Gaps Between Infill and Outline) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت سطح:

در پرینت سه بعدی FDM، هر لایه از قطعه از دو بخش مجزا تشکیل شده است:

• لایه‌‎های داخلی (Infill): این بخش‌ها با الگوی خاصی (مانند هاشوری، لانه زنبوری و…) فضای داخلی قطعه را پر می‌کنند و استحکام و ضخامت آن را تعیین می‌کنند.
• لایه‌های بیرونی (Outline): این بخش‌ها دیواره‌های خارجی قطعه را تشکیل می‌دهند و وظیفه آن‌ها ایجاد ظاهری صاف و تمیز برای قطعه است.

مشکل شکاف بین لایه درونی و بیرونی زمانی رخ می‌دهد که بین این دو بخش، فاصله یا خلل و فرج ایجاد شود؛ این مشکل می‌تواند باعث ضعف ساختاری، نشت مایعات، ناهمواری سطح و ظاهر نامناسب قطعه شود.

عوامل ایجاد کننده مشکل شکاف بین لایه درونی و بیرونی:

• جریان نامناسب هوا: اگر جریان هوا در داخل محفظه چاپ مناسب نباشد، فیلامنت خنک می‌شود و به درستی به لایه‌های قبلی نمی‌چسبد و این امر منجر به ایجاد شکاف شود.
• سرعت چاپ بالا: اگر سرعت چاپ لایه‌های داخلی خیلی بالا باشد، فیلامنت زمان کافی برای چسبیدن به لایه‌های قبلی را نخواهد داشت و این امر می‌تواند منجر به ایجاد شکاف شود.
• دمای نامناسب چاپ: اگر دمای چاپ خیلی پایین باشد، فیلامنت به طور کامل ذوب نمی‌شود و ممکن است به درستی به لایه‌های قبلی نچسبد و این امر منجر به ایجاد شکاف شود.
• کیفیت نامناسب فیلامنت: اگر فیلامنت رطوبت جذب کرده باشد یا کیفیت مطلوبی نداشته باشد، ممکن است به درستی ذوب نشود و به لایه‌های قبلی نچسبد و این امر منجر به ایجاد شکاف شود.
• تنظیمات نامناسب همپوشانی (Overlap): همپوشانی، میزان همپوشانی لایه‌های داخلی با لایه‌های بیرونی را تعیین می‌کند؛ اگر مقدار همپوشانی کم باشد، ممکن است بین این دو بخش، شکاف ایجاد شود.

راه حل‌های رفع مشکل شکاف بین لایه درونی و بیرونی:

• افزایش دمای چاپ: دمای چاپ را کمی افزایش دهید.
• کاهش سرعت چاپ: سرعت چاپ لایه‌های داخلی را کاهش دهید.
• تنظیم جریان هوا: جریان هوا در داخل محفظه چاپ را بررسی و تنظیم کنید.
• استفاده از فیلامنت با کیفیت: از فیلامنت با کیفیت بالا و عاری از رطوبت استفاده کنید.
• افزایش مقدار همپوشانی: در نرم افزار اسلایسر، مقدار همپوشانی لایه‌های داخلی با لایه‌های بیرونی را افزایش دهید.

نکات اضافی:

• در برخی از مدل‌های سه بعدی، ممکن است ایجاد این شکاف‌ها عمدی باشد و برای تخلیه هوا یا مواد اضافی از داخل قطعه طراحی شده باشند.
• اگر مشکل شکاف بین لایه درونی و بیرونی با انجام راه حل‌های ذکر شده حل نشد، ممکن است مشکل از تنظیمات نرم افزار اسلایسر، کالیبراسیون پرینتر سه بعدی یا قطعات پرینتر باشد.

پیچش یا گوشه های خراب (Curling or Rough Corners) در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت سطح:

در پرینت سه بعدی FDM، پیچش و گوشه‌های خراب مشکلی رایج است که در آن لبه‌ها یا گوشه‌های چاپ به سمت بالا یا به سمت داخل خم می‌شوند؛ این امر می‌تواند باعث ایجاد ظاهری ناهموار و غیرقابل قبول در قطعه نهایی شود و در موارد شدید، حتی می‌تواند منجر به شکست چاپ شود.

دلایل متعددی برای پیچش و گوشه‌های خراب وجود دارد، از جمله:

• جدا شدن از بستر چاپ: اگر اولین لایه چاپ به درستی به بستر چاپ نچسبد، می‌تواند در طول فرآیند چاپ خم شود؛ این امر می‌تواند ناشی از عوامل مختلفی از جمله سطح بستر کثیف یا ناهموار، تنظیمات دمای نامناسب بستر یا استفاده از چسب نامناسب باشد.
• تنش‌های داخلی: اگر تنش‌های داخلی زیادی در فیلامنت وجود داشته باشد، فیلامنت می‌تواند در طول فرآیند چاپ پیچ بخورد یا تاب بردارد؛ این امر می‌تواند ناشی از عوامل مختلفی از جمله فیلامنت مرطوب، تنظیمات دمای نامناسب چاپ یا سرعت چاپ بیش از حد باشد.
• خنک شدن سریع: فیلامنت ABS و PLA هنگام سرد شدن تمایل به جمع شدن دارند؛ اگر لایه‌ها خیلی سریع خنک شوند، می‌توانند قبل از اینکه فرصت سفت شدن کامل داشته باشند، منقبض شده و خم شوند. این امر می‌تواند ناشی از دمای محیط پایین، جریان هوای زیاد در اطراف چاپگر یا استفاده از فن خنک کننده بیش از حد قوی باشد.

راه حل‌های متعددی برای رفع مشکل پیچش و گوشه‌های خراب وجود دارد، از جمله:

• بهبود چسبندگی بستر: از یک سطح بستر تمیز و صاف استفاده کنید، از چسب مناسب برای فیلامنت خود استفاده کنید و دمای بستر را به درستی تنظیم کنید.
• کاهش سرعت خنک شدن: دمای محیط را افزایش دهید، جریان هوا در اطراف چاپگر را کاهش دهید و از فن خنک کننده با سرعت کمتری استفاده کنید.
• کاهش تنش های داخلی: از فیلامنت خشک استفاده کنید، تنظیمات دمای چاپ را به درستی تنظیم کنید و سرعت چاپ را کاهش دهید.

نکات اضافی:

• از لبه گرد یا فیلامنت با لبه گرد استفاده کنید؛ این امر می‌تواند به کاهش تنش‌های داخلی در فیلامنت کمک کند.
• از یک برم یا لبه برآمده در اولین لایه چاپ استفاده کنید؛ این امر می‌تواند به چسبیدن بهتر چاپ به بستر کمک کند.
• از یک چاپگر سه بعدی با محفظه بسته استفاده کنید؛ این امر به حفظ گرمای چاپ کمک می‌کند و از خنک شدن سریع لایه‌ها جلوگیری می‌کند.

خراش روی سطح (Scars on Top Surface) در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به کیفیت سطح:

در پرینت سه بعدی FDM، خراش روی سطح مشکلی رایج است که به صورت خطوط یا برجستگی‌های ناخواسته روی سطح بالایی مدل چاپ شده ظاهر می‌شود؛ این عیوب می‌توانند ظاهر نهایی قطعه را تحت تاثیر قرار داده و در موارد شدید، استحکام ساختاری آن را نیز کاهش دهند.

علل ایجاد خراش روی سطح:

• نازل خراشیده: اگر نازل نازک یا آسیب دیده باشد، می‌تواند در هنگام حرکت روی سطح مدل، خراش ایجاد کند.
• مسیر نامناسب چاپ: اگر مسیر حرکت نازل به گونه‌ای باشد که نیاز به حرکات ناگهانی یا تغییرات سریع جهت داشته باشد، می‌تواند باعث ایجاد خراش روی سطح شود.
• اکستروژن غیرمنتظره: اگر نازل بیش از حد فیلامنت اکسترود کند، می‌تواند باعث ایجاد خطوط ضخیم‌تر از حد انتظار یا کشیده شدن فیلامنت به مکان‌های نامناسب شود و در نتیجه خراش روی سطح ایجاد شود.

راه حل‌های رفع خراش روی سطح:

• استفاده از فیلامنت با کیفیت بالا: از فیلامنت با کیفیت بالا که عاری از ناخالصی باشد استفاده کنید.
• بررسی نازل: نازل را به طور مرتب بررسی کنید و در صورت وجود هرگونه آسیب دیدگی، آن را تعویض کنید.
• بهینه سازی مسیر چاپ: در نرم افزار برش، مسیر چاپ را طوری تنظیم کنید که از حرکات ناگهانی و تغییرات سریع جهت جلوگیری شود.
• افزایش فاصله و سرعت جمع شدن: این کار می‌تواند به کاهش نشت فیلامنت و در نتیجه کاهش خراش روی سطح کمک کند.
• بررسی دمای نازل: دمای نازل را برای فیلامنت مورد استفاده خود تنظیم کنید؛ اگر فیلامنت مرطوب شده باشد، ممکن است نیاز به افزایش دما باشد.
• تنظیم اکستروژن: نرخ جریان فیلامنت را مطابق با چاپگر خود تنظیم کنید؛ سرعت جریان را تا ۵ درصد کاهش دهید و سپس با چاپ یک مدل مکعبی، صحت اکستروژن را بررسی کنید.
• غیرفعال کردن شانه زدن: شانه زدن می‌تواند باعث ایجاد خراش روی سطح شود؛ اگرچه می‌تواند سرعت چاپ را افزایش دهد، اما می‌توانید برای بهبود کیفیت سطح، آن را غیرفعال کنید.

نکات اضافی:

• از فیلامنت خشک استفاده کنید: فیلامنت مرطوب می‌تواند باعث نشت و ایجاد خراش روی سطح شود.
• از یک سطح چاپ تمیز و صاف استفاده کنید: سطح کثیف یا ناهموار می‌تواند باعث ایجاد خراش روی سطح شود.
• محیط چاپ را کنترل کنید: از چاپ در محیطی با دمای بالا یا جریان هوای زیاد خودداری کنید، زیرا این عوامل می‌توانند بر کیفیت چاپ تاثیر بگذارند.

مشکل شکاف لایه‌ها در گوشه سطح (Gaps in Floor Corners) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به هندسه چاپ:

در پرینت سه بعدی FDM، شکاف لایه‌ها در گوشه سطح مشکلی رایج است که به ظاهر شدن شکاف و درز در گوشه‌های اولین لایه چاپ شده اشاره دارد؛ این عیب ظاهری نه تنها بر زیبایی کار نهایی تأثیر منفی می‌گذارد، بلکه می‌تواند استحکام ساختاری قطعه را نیز به خطر اندازد.

علل ایجاد مشکل

عوامل مختلفی می‌توانند در ایجاد این مشکل نقش داشته باشند، از جمله:

• عدم چسبندگی به سطح چاپ: اگر فیلامنت به درستی به سطح چاپ نچسبد، در گوشه‌ها که تنش بیشتری وجود دارد، احتمال جدا شدن لایه‌ها بیشتر می‌شود.
• خنک شدن سریع فیلامنت: در گوشه‌ها، فیلامنت در معرض هوای خنک‌تری قرار می‌گیرد که می‌تواند باعث سفت شدن سریع آن و عدم چسبندگی مناسب به لایه قبلی شود.
• تنظیمات نامناسب چاپ: عواملی مانند سرعت چاپ، دمای نازل و دمای بستر می‌توانند بر چسبندگی لایه‌ها و در نتیجه ایجاد شکاف در گوشه‌ها تأثیر بگذارند.

راه حل‌های مشکل

برای رفع مشکل شکاف لایه‌ها در گوشه سطح می‌توانید اقدامات زیر را انجام دهید:

• دمای بستر را افزایش دهید: دمای بستر را کمی افزایش دهید تا فیلامنت در تماس با سطح بیشتر گرم شده و بهتر بچسبد.
• سرعت چاپ را کاهش دهید: سرعت چاپ را کمی کاهش دهید تا به فیلامنت زمان بیشتری برای چسبیدن به لایه قبلی داده شود.
• از enclosure استفاده کنید: استفاده از enclosure به حفظ دمای ثابت داخل پرینتر و جلوگیری از خنک شدن سریع فیلامنت در گوشه ها کمک می‌کند.
• از Brim یا Raft استفاده کنید: Brim یا Raft لبه‌های نازکی هستند که در اطراف اولین لایه چاپ می‌شوند و به چسبندگی بهتر آن به سطح چاپ کمک می‌کنند.
• از لبه‌های گرد استفاده کنید: به جای گوشه های تیز، از لبه‌های گرد در طراحی مدل خود استفاده کنید؛ این کار باعث می‌شود تنش در گوشه‌ها کاهش یافته و احتمال ایجاد شکاف کمتر شود.
• سطح چاپ را تمیز و آماده کنید: از تمیز بودن سطح چاپ و عاری از هرگونه چربی یا گرد و غبار مطمئن شوید؛ می‌توانید از چسب مخصوص چاپ سه بعدی یا اسپری برای افزایش چسبندگی فیلامنت به سطح استفاده کنید.
• دمای نازل را تنظیم کنید: دمای نازل را مطابق با نوع فیلامنت و دستورالعمل‌های سازنده تنظیم کنید؛ دمای نازل خیلی بالا می‌تواند باعث چسبندگی بیش از حد فیلامنت و فوران آن شود و دمای خیلی پایین می‌تواند باعث عدم چسبندگی مناسب آن شود.

با امتحان کردن این راه حل‌ها می‌توانید مشکل شکاف لایه‌ها در گوشه سطح را در پرینت سه بعدی FDM خود برطرف کرده و به چاپ‌هایی با کیفیت و ظاهری زیبا دست پیدا کنید.

خطوط اضافه روی سطح پرینت (Lines on the Side of Print) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به هندسه چاپ:

در پرینت سه بعدی FDM، خطوط اضافه روی سطح پرینت می‌تواند مشکلی رایج باشد و ظاهر نهایی قطعه را تحت تاثیر قرار دهد؛ این خطوط می‌توانند به دلایل مختلفی ایجاد شوند، از جمله:

تنظیمات نامناسب چاپ:

• ارتفاع لایه: ارتفاع لایه‌های ضخیم‌تر می‌توانند خطوط قابل مشاهده‌تری ایجاد کنند، سعی کنید از ارتفاع لایه‌های نازک‌تر استفاده کنید.
• عرض خط: عرض خط‌های ضخیم‌تر نیز می‌توانند خطوط قابل مشاهده‌تری ایجاد کنند؛ سعی کنید از عرض خط‌های نازک‌تر استفاده کنید.
• سرعت چاپ: سرعت چاپ بالا می‌تواند باعث ایجاد خطوط و لرزش در پرینت شود؛ سعی کنید سرعت چاپ را کاهش دهید.
• دمای نازل: دمای نازل خیلی بالا یا خیلی پایین می‌تواند بر کیفیت چاپ و چسبندگی لایه‌ها تأثیر بگذارد؛ دمای نازل را برای فیلامنت مورد استفاده خود تنظیم کنید.
• جریان فیلامنت: جریان فیلامنت خیلی کم یا خیلی زیاد می‌تواند باعث ایجاد خطوط و ناهمواری در پرینت شود؛جریان فیلامنت را برای فیلامنت و نازل مورد استفاده خود تنظیم کنید.

مشکلات مربوط به بستر پرینت:

• ناصافی بستر پرینت: بستر پرینت ناصاف می‌تواند باعث ایجاد خطوط و ناهمواری در لایه اول پرینت شود؛ قبل از چاپ، سطح بستر پرینت را تمیز و تراز کنید.
• چسبندگی ضعیف بستر: اگر فیلامنت به درستی به بستر پرینت نچسبد، می‌تواند باعث جدا شدن لایه‌ها و ایجاد خطوط و لبه‌ها شود؛ از یک چسب بستر مناسب برای فیلامنت مورد استفاده خود استفاده کنید و سطح بستر پرینت را گرم کنید.

مشکلات مربوط به فیلامنت:

• فیلامنت مرطوب: فیلامنت مرطوب می‌تواند باعث ایجاد حباب و ناهمواری در پرینت شود؛ قبل از استفاده، فیلامنت را خشک کنید.
• فیلامنت نامرغوب: فیلامنت نامرغوب یا کهنه می‌تواند باعث ایجاد خطوط و ناهمواری در پرینت شود؛ از فیلامنت با کیفیت بالا از یک برند معتبر استفاده کنید.

مشکلات مربوط به سخت افزار:

• پولی‌های شل یا نامرتب: پولی‌های شل یا نامرتب می‌توانند باعث ایجاد لرزش و ناهمواری در پرینت شوند؛ پولی‌ها را به طور مرتب بررسی و سفت کنید.
• قطعات معیوب: در موارد نادر، ممکن است قطعات معیوب در پرینتر سه بعدی شما باعث ایجاد خطوط و ناهمواری در پرینت شود؛ اگر تمام موارد دیگر را بررسی کردید و مشکل همچنان پابرجا بود، ممکن است نیاز به تعویض قطعات معیوب داشته باشید.

نکات عیب یابی:

• برای یافتن منبع مشکل، به دقت به خطوط روی پرینت خود نگاه کنید.
• اگر خطوط در تمام طول پرینت یکسان هستند، به احتمال زیاد مشکل مربوط به تنظیمات چاپ یا فیلامنت است.
• اگر خطوط فقط در یک قسمت از پرینت ظاهر می‌شوند، به احتمال زیاد مشکل مربوط به بستر پرینت یا سخت افزار است.
• به صورت آنلاین جستجو کنید تا ببینید که آیا کاربران دیگر پرینتر سه بعدی شما با مشکل مشابهی مواجه شده‌اند و چه راه‌حل‌هایی پیدا کرده‌اند.
• برای کمک و راهنمایی بیشتر، با سازنده پرینتر سه بعدی خود تماس بگیرید.

نوسان و حلقه‌ای شدن (Vibrations and Ringing) در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به هندسه چاپ:

نوسان و حلقه‌ای شدن در پرینت سه بعدی FDM، عیوبی هستند که به صورت خطوط یا نوارهای ناخواسته روی سطح نهایی چاپ ظاهر می‌شوند؛ این عیوب می‌توانند کیفیت ظاهری قطعه را به شدت تحت تاثیر قرار دهند و در موارد شدید، حتی باعث ایجاد ساختار ضعیف و شکننده شوند.

علل ایجاد نوسان و حلقه‌ای شدن:

• رزونانس مکانیکی: لرزش‌های ذاتی پرینتر سه بعدی، به خصوص در سرعت‌های چاپ بالا یا شتاب‌های زیاد، می‌توانند باعث ایجاد نوسان در اجزای متحرک مانند هد چاپ یا سکوی پرینت شوند؛ این نوسانات به نوبه خود می‌توانند باعث ایجاد خطوط و نوارها روی سطح چاپ شوند.
• تنش‌های داخلی: تنش‌های داخلی در فیلامنت چاپ شده، می‌توانند در حین خنک شدن، آزاد شده و باعث ایجاد ناهمواری در سطح نهایی شوند؛ این تنش‌ها به طور خاص در موادی مانند ABS که ضریب انبساط حرارتی بالایی دارند، رایج هستند.
• تنظیمات نامناسب چاپ: تنظیمات نامناسب چاپ مانند سرعت چاپ، دمای نازل، جریان فیلامنت و خنک سازی، می‌توانند به نوسان و حلقه‌ای شدن منجر شوند.

راه حل‌های رفع نوسان و حلقه‌ای شدن:

• کاهش رزونانس:
  • کاهش سرعت چاپ و شتاب: اولین قدم برای کاهش رزونانس، کاهش سرعت چاپ و شتاب است؛ این کار به کاهش لرزش‌های ذاتی پرینتر کمک می‌کند.
  • استفاده از لرزه گیر: لرزه گیرها می‌توانند لرزش‌های پرینتر را جذب کرده و از انتقال آن‌ها به قطعه چاپ شده جلوگیری کنند.
  • سفت کردن اجزای پرینتر: شل بودن اجزای پرینتر می‌تواند باعث تشدید رزونانس شود؛ اطمینان حاصل کنید که تمام پیچ‌ها و مهره‌ها به درستی سفت شده‌اند.
• کاهش تنش‌های داخلی:
  • استفاده از دمای چاپ و بستر مناسب: دمای چاپ و بستر را مطابق با دستورالعمل‌های سازنده فیلامنت تنظیم کنید؛ این کار به کاهش تنش‌های داخلی در فیلامنت چاپ شده کمک می‌کند.
  • آهسته کردن فرآیند خنک سازی: با کاهش سرعت فن‌های خنک کننده، فرآیند خنک سازی را آهسته‌تر کنید. این کار به فیلامنت زمان بیشتری برای انقباض تدریجی و یکنواخت می‌دهد و از ایجاد تنش‌های ناگهانی جلوگیری می‌کند.
  • استفاده از محفظه چاپ: استفاده از محفظه چاپ به حفظ دمای ثابت در اطراف قطعه چاپ شده کمک می‌کند و از ایجاد تنش‌های ناشی از تغییرات ناگهانی دما جلوگیری می‌کند.
• تنظیمات چاپ:
  • آزمایش با تنظیمات مختلف چاپ: تنظیماتی مانند سرعت چاپ، دمای نازل، جریان فیلامنت و خنک سازی را به طور جزئی تغییر دهید و اثر آن‌ها را بر نوسان و حلقه‌ای شدن مشاهده کنید.
  • استفاده از نرم افزار اسلایسر مناسب: از یک نرم افزار اسلایسر با قابلیت‌های پیشرفته استفاده کنید که به شما امکان کنترل دقیق تنظیمات چاپ را می‌دهد.
  • کالیبراسیون پرینتر: اطمینان حاصل کنید که پرینتر شما به درستی کالیبره شده است؛ این امر به ویژه برای تنظیمات مربوط به اکسترودر و مراحل حرکتی مهم است.

نکات اضافی:

• استفاده از فیلامنت با کیفیت: از فیلامنت با کیفیت بالا و عاری از ناخالصی استفاده کنید؛ ناخالصی‌ها می‌توانند باعث گرفتگی نازل و نوسانات ناگهانی در جریان فیلامنت شوند که به نوبه خود منجر به نوسان و حلقه‌ای شدن می‌شوند.
• نگهداری منظم پرینتر: پرینتر خود را به طور مرتب تمیز و نگهداری کنید؛ گرد و غبار و کثیفی می‌توانند بر عملکرد اجزای متحرک پرینتر تأثیر بگذارند و باعث ایجاد رزونانس شوند.

شکاف دیواره‌های نازک (Gaps in Thin Walls) در پرینت سه بعدی با FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به بخش جزئیات:

در پرینت سه بعدی FDM، شکاف دیواره‌های نازک مشکلی رایج است که به وجود فضاهای خالی بین خطوط اکسترود شده در دیواره‌های نازک مدل اشاره دارد؛ این عیب می‌تواند به دلایل مختلفی ایجاد شود و منجر به ناهمواری سطح، کاهش استحکام و حتی جدایی لایه‌ها شود.

دلایل ایجاد شکاف دیواره‌های نازک:

• عرض نازل: نازل‌های چاپگرهای FDM معمولاً قطر ثابتی دارند، در حالی که ضخامت دیواره‌های مدل می‌تواند متفاوت باشد. اگر ضخامت دیواره نازک‌تر از قطر نازل باشد، ممکن است فضای خالی بین خطوط اکسترود شده باقی بماند.
• تنظیمات چاپ: تنظیماتی مانند دمای نازل، سرعت چاپ و جریان فیلامنت می‌توانند بر کیفیت چاپ دیواره‌های نازک تأثیر بگذارند. تنظیمات نامناسب می‌تواند منجر به چسبندگی ناکافی فیلامنت به لایه قبلی و ایجاد شکاف شود.
• جنس فیلامنت: برخی از فیلامنت‌ها، مانند ABS و PETG، بیشتر در معرض شکاف دیواره‌های نازک قرار دارند. این به دلیل ضریب انبساط حرارتی بالاتر آن‌ها است که می‌تواند باعث تاب برداشتن و جدایی لایه‌ها در حین سرد شدن فیلامنت شود.
• مدل سازی: طراحی مدل سه بعدی نیز می‌تواند بر ایجاد شکاف دیواره‌های نازک تأثیر بگذارد. گوشه‌های تیز، لبه‌های نازک و هندسه‌های پیچیده می‌توانند چالش‌هایی را برای چاپگر در پر کردن کامل این نواحی ایجاد کنند.

راهکارهای رفع شکاف دیواره‌های نازک:

• کاهش عرض نازل: استفاده از نازل با قطر کوچکتر می‌تواند به بهبود دقت چاپ دیواره‌های نازک کمک کند. با این حال، این امر می‌تواند منجر به افزایش زمان چاپ و احتمال انسداد نازل شود.
• تنظیم تنظیمات چاپ: دمای نازل را کمی افزایش دهید تا چسبندگی فیلامنت به لایه قبلی بهبود یابد. سرعت چاپ را کاهش دهید تا فیلامنت زمان کافی برای ذوب شدن و پیوند با لایه قبلی داشته باشد. جریان فیلامنت را کمی افزایش دهید تا حجم بیشتری از فیلامنت اکسترود شود و شکاف‌ها پر شوند.
• استفاده از فیلامنت مناسب: برای مدل‌هایی که دارای دیواره‌های نازک هستند، از فیلامنت‌هایی با ضریب انبساط حرارتی پایین‌تر مانند PLA استفاده کنید.
• اصلاح مدل سازی: از گوشه‌های گرد و لبه‌های ضخیم‌تر در طراحی مدل خود استفاده کنید. از هندسه‌های پیچیده که نیاز به چاپ دیواره‌های نازک در زوایای مختلف دارند، خودداری کنید.

راهکارهای جایگزین:

• چاپ با رزولوشن بالاتر: چاپ با لایه‌های نازک‌تر می‌تواند به کاهش قابل توجه شکاف دیواره‌های نازک کمک کند. با این حال، این امر به طور قابل توجهی زمان چاپ را افزایش می‌دهد.
• استفاده از روش‌های چاپ دیگر: روش‌های چاپ سه بعدی مانند SLA یا SLS می‌توانند دقت و کیفیت سطح بالاتری را برای چاپ دیواره‌های نازک ارائه دهند. با این حال، این روش‌ها معمولاً گران‌تر و کندتر از FDM هستند.

مشکل عدم پرینت جزییات ظریف و کوچک (Small Features Not Printed)

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به چاپ جزئیات:

در پرینت سه بعدی FDM، عدم چاپ جزئیات ظریف و کوچک مشکلی رایج است که می‌تواند به دلایل مختلفی رخ دهد؛ در این جا به بررسی رایج‌ترین علل و راه حل‌های آن‌ها می‌پردازیم:

۱. ارتفاع لایه گذاری:

ارتفاع لایه گذاری، ضخامت هر لایه از فیلامنت ذوب شده که روی هم قرار می‌گیرند تا مدل نهایی را تشکیل دهند، را تعیین می‌کند. هر چه ارتفاع لایه بیشتر باشد، جزئیات ظریف‌تر با وضوح کمتری چاپ می‌شوند. برای چاپ جزئیات ظریف، از ارتفاع لایه کم (۰.۱ تا ۰.۲ میلی متر) استفاده کنید.

۲. قطر نازل:

قطر نازل، اندازه روزنه‌ای است که فیلامنت ذوب شده از آن عبور می‌کند. هر چه قطر نازل کوچکتر باشد، جزئیات ظریف‌تر با دقت بیشتری چاپ می‌شوند. برای چاپ جزئیات ظریف، از نازل با قطر ۰.۲ تا ۰.۳ میلی متر استفاده کنید.

۳. سرعت چاپ:

سرعت چاپ، سرعت حرکت نازل بر روی بستر چاپ را تعیین می‌کند. هر چه سرعت چاپ بیشتر باشد، زمان کمتری برای ذوب شدن و رسوب فیلامنت در جزئیات ظریف وجود دارد و احتمال پرینت ناقص آن‌ها افزایش می‌یابد. برای چاپ جزئیات ظریف، سرعت چاپ را کاهش دهید.

۴. دمای چاپ:

دمای چاپ، دمایی است که فیلامنت در آن ذوب می‌شود. دمای چاپ مناسب برای هر نوع فیلامنت متفاوت است. اگر دما خیلی کم باشد، فیلامنت به طور کامل ذوب نشده و ممکن است جزئیات ظریف پرینت نشوند. اگر دما خیلی زیاد باشد، فیلامنت ممکن است بیش از حد روان شده و در جزئیات ظریف پخش شود. برای چاپ جزئیات ظریف، دمای چاپ را بهینه تنظیم کنید.

۵. خنک سازی:

خنک سازی، فرآیندی است که فیلامنت ذوب شده را پس از خروج از نازل خنک می‌کند. خنک سازی مناسب به سفت شدن سریع فیلامنت و حفظ جزئیات ظریف کمک می‌کند. برای چاپ جزئیات ظریف، از فن خنک کننده قوی استفاده کنید.

۶. تنظیمات نرم افزار:

تنظیمات نرم افزار اسلایسر نیز می‌تواند بر کیفیت چاپ جزئیات ظریف تاثیر بگذارد. تنظیماتی مانندOverhang ، Overlap و Bridging را برای بهینه سازی چاپ جزئیات ظریف تنظیم کنید.

۷. مشکلات مکانیکی:

مشکلات مکانیکی مانند لرزش و ناپایداری پرینتر سه بعدی نیز می‌تواند منجر به عدم چاپ جزئیات ظریف شود. برای اطمینان از کیفیت چاپ، پرینتر سه بعدی خود را به طور مرتب چک کنید و در صورت نیاز آن را تعمیر و نگهداری کنید.

۸. فیلامنت:

نوع و کیفیت فیلامنت نیز می‌تواند بر کیفیت چاپ جزئیات ظریف تاثیر بگذارد. از فیلامنت با کیفیت بالا و مناسب برای چاپ جزئیات ظریف استفاده کنید.

نکات تکمیلی:

• برای مدل‌های با جزئیات ظریف، از مدل‌های پشتیبانی شده استفاده کنید تا از افتادگی و تاب خوردن آن‌ها در حین چاپ جلوگیری شود.
• قبل از چاپ، مدل خود را به دقت بررسی کنید و در صورت نیاز، برای بهبود کیفیت چاپ جزئیات ظریف، آن را اصلاح کنید.
• برای عیب یابی دقیق‌تر، به دفترچه راهنمای پرینتر سه بعدی خود و همچنین منابع آنلاین مربوط به چاپ سه بعدی FDM مراجعه کنید.

مشکل اکسترود ناهماهنگ در پرینترهای FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به ناهماهنگی:

در پرینترهای سه بعدی FDM، اکسترود ناهماهنگ زمانی رخ می‌دهد که جریان فیلامنت در طول فرآیند چاپ به طور مداوم و یکنواخت نباشد. این امر می‌تواند منجر به ایجاد اشکالات مختلفی در کیفیت چاپ، از جمله موارد زیر شود:

• خطوط و حفره‌ها: اکستروژن ناکافی می‌تواند منجر به ایجاد خطوط و حفره‌ها در سطح چاپ شود.
• رشته‌های اضافی: اکستروژن بیش از حد می‌تواند منجر به ایجاد رشته‌های اضافی از فیلامنت در چاپ شود.
• لایه‌های ناهموار: اگر اکستروژن در برخی نواحی بیش از حد و در نواحی دیگر کم باشد، می‌تواند منجر به ایجاد لایه‌هایی با ضخامت ناهموار شود.
• اتصال ضعیف لایه‌ها: اگر اکستروژن در ابتدای یک لایه کافی نباشد، ممکن است لایه به درستی به لایه قبلی نچسبد و منجر به delamination شود.

دلایل مختلفی می‌تواند برای ایجاد مشکل اکسترود ناهماهنگ وجود داشته باشد، از جمله:

• مشکلات نازل: نازل مسدود شده یا آسیب دیده می‌تواند جریان فیلامنت را مختل کند.
• مشکلات فیلامنت: فیلامنت مرطوب یا کثیف می‌تواند به طور نامنظم از طریق نازل اکسترود شود.
• مشکلات اکسترودر: اجزای فرسوده یا آسیب دیده در اکسترودر می‌توانند منجر به اکستروژن ناهماهنگ شوند.
• تنظیمات نامناسب چاپ: سرعت چاپ، دمای نازل و سرعت جریان فیلامنت همگی می‌توانند بر اکستروژن تاثیر بگذارند؛ اگر این تنظیمات به درستی تنظیم نشده باشند، می‌توانند منجر به اکستروژن ناهماهنگ شوند.

راه حل‌های مختلفی برای رفع مشکل اکسترود ناهماهنگ وجود دارد، از جمله:

• بررسی نازل: نازل را برای انسداد یا آسیب بررسی کنید؛ اگر نازل مسدود شده باشد، باید آن را تمیز یا تعویض کنید.
• بررسی فیلامنت: از فیلامنت خشک و تمیز استفاده کنید؛ اگر فیلامنت مرطوب است، باید قبل از استفاده آن را خشک کنید.
• بررسی اکسترودر: اجزای اکسترودر را برای فرسودگی یا آسیب بررسی کنید؛ در صورت نیاز، قطعات فرسوده را تعویض کنید.
• تنظیم تنظیمات چاپ: سرعت چاپ، دمای نازل و سرعت جریان فیلامنت را مطابق با توصیه‌های سازنده فیلامنت و پرینتر تنظیم کنید.

مشکل تاب خوردگی (Warping) در پرینت سه بعدی FDM

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به تاب خوردگی:

تاب خوردگی یکی از رایج‌ترین مشکلات در پرینت سه بعدی FDM است که زمانی رخ می‌دهد که لایه‌های پلاستیکی چاپ شده در حین سرد شدن منقبض می‌شوند و باعث می‌شوند که گوشه‌ها یا لبه‌های چاپ از بستر چاپ جدا شده و به سمت بالا خم شوند؛ این امر می‌تواند منجر به نتایج نهایی ناهموار، ناقص یا غیرقابل استفاده شود.

علل تاب خوردگی:

• نوع فیلامنت: برخی از فیلامنت‌ها، مانند ABS و PETG، بیشتر از سایرین مانند PLA، مستعد تاب خوردگی هستند.
• عدم چسبندگی به بستر چاپ: اگر اولین لایه چاپ به درستی به بستر چاپ نچسبد، می‌تواند در حین چاپ جدا شده و تاب بخورد.
• جریان هوا: اگر جریان هوای زیادی در اطراف چاپگر وجود داشته باشد، می‌تواند باعث سرد شدن سریع لایه‌ها و افزایش احتمال تاب خوردگی شود.
• اختلاف دمای بین لایه‌ها: این امر زمانی رخ می‌دهد که لایه‌های اولیه چاپ شده به سرعت سرد شوند، در حالی که لایه‌های بعدی هنوز گرم هستند. این اختلاف دما باعث ایجاد تنش در پلاستیک می‌شود و می‌تواند منجر به تاب خوردگی شود.
• تنظیمات چاپ: تنظیمات چاپ نادرست، مانند دمای نازل یا دمای بستر خیلی بالا یا خیلی پایین، می‌تواند منجر به تاب خوردگی شود.

راه‌حل‌های تاب خوردگی:

• تنظیمات چاپ را بهینه کنید: تنظیمات چاپ را برای فیلامنت و پرینتر خاص خود بهینه کنید.
• افزایش دمای بستر: افزایش دمای بستر می‌تواند به چسبندگی بهتر لایه‌ها و کاهش تاب خوردگی کمک کند.
• استفاده از لبه: استفاده از لبه در اطراف لبه‌های اولین لایه چاپ می‌تواند به چسبندگی بهتر آن به بستر کمک کند.
• کاهش دمای نازل: کاهش دمای نازل می‌تواند به کاهش سرعت سرد شدن لایه‌ها و کاهش تاب خوردگی کمک کند.
• تغییر سرعت چاپ: کاهش سرعت چاپ می‌تواند به دادن زمان بیشتر برای سرد شدن لایه‌ها و کاهش تاب خوردگی کمک کند.
• استفاده از بستر گرم: استفاده از بستر گرم به چسبیدن بهتر اولین لایه چاپ به بستر کمک می‌کند و از تاب خوردگی آن جلوگیری می‌کند.
• استفاده از محفظه چاپ: استفاده از محفظه چاپ به محصور کردن هوای گرم در اطراف چاپگر و کاهش سرعت سرد شدن لایه‌ها کمک می‌کند.
• استفاده از فیلامنت با تاب خوردگی کم: برخی از فیلامنت‌ها، مانند PETG و PLA با تاب خوردگی کم، برای جلوگیری از تاب خوردگی طراحی شده‌اند.

با امتحان کردن این راه‌حل‌ها، می‌توانید تاب خوردگی را در پرینت‌های سه بعدی FDM خود کاهش دهید و به نتایج نهایی صاف‌تر، دقیق‌تر و قابل استفاده‌تر دست پیدا کنید.

سطح ضعیف بالای ساپورت (Poor Surface Above Supports) در پرینت سه بعدی چیست؟

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به ساپورت:

در پرینت سه بعدی، سطح ضعیف بالای ساپورت مشکلی است که در آن، سطحی که به طور مستقیم بالای ساختارهای ساپورت چاپ می‌شود، کیفیت پایینی دارد؛ این عیب می‌تواند به صورت ناهمواری، زبری، یا حفره دار شدن سطح ظاهر شود.

علل مختلفی برای این مشکل وجود دارد، از جمله:

• تنظیمات چاپ: تنظیمات مختلف چاپ مانند دمای نازل، سرعت چاپ و خنک سازی، می‌توانند بر کیفیت سطح چاپ شده تأثیر بگذارند.
• ارتفاع لایه: هرچه ارتفاع لایه بیشتر باشد، پل زدن بین ساپورت و مدل برای چاپگر دشوارتر می‌شود و این امر می‌تواند منجر به سطح ضعیف شود.
• نوع ساپورت: انواع مختلفی از ساپورت وجود دارد و هر کدام مزایا و معایب خاص خود را دارند؛ برخی از انواع ساپورت، مانند ساپورت‌های درختچه‌ای، بیشتر مستعد ایجاد سطح ضعیف هستند.
• تراکم ساپورت: اگر تراکم ساپورت خیلی کم باشد، ساپورت‌ها به اندازه کافی قوی نیستند که از مدل پشتیبانی کنند و این امر می‌تواند منجر به خم شدن یا تاب برداشتن مدل و در نتیجه سطح ضعیف شود.

راه حل‌های مختلفی برای رفع مشکل سطح ضعیف بالای ساپورت وجود دارد، از جمله:

• کاهش ارتفاع لایه: کاهش ارتفاع لایه، به طور کلی کیفیت سطح را بهبود می‌بخشد، اما زمان چاپ را نیز افزایش می‌دهد.
• تغییر نوع ساپورت: استفاده از انواع دیگر ساپورت، مانند ساپورت‌های پیوسته، می‌تواند به بهبود کیفیت سطح کمک کند.
• تنظیم تنظیمات چاپ: تنظیماتی مانند دمای نازل، سرعت چاپ و خنک سازی می‌توانند برای بهبود کیفیت سطح بهینه شوند.
• افزایش تراکم ساپورت: افزایش تراکم ساپورت، پشتیبانی از مدل را بهبود می‌بخشد، اما می‌تواند به سختی جدا شدن ساپورت‌ها از مدل منجر شود.

عدم تطابق اندازه هندسی مدل سه بعدی با قطعه (Dimensional Accuracy) در پرینت سه بعدی

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به دقت ابعادی:

در پرینت سه بعدی، عدم تطابق اندازه هندسی مدل سه بعدی با قطعه چاپ شده مشکلی رایج است که به آن Dimensional Inaccuracy یا Dimensional Error نیز می‌گویند. در این حالت، ابعاد قطعه چاپ شده با ابعاد مدل سه بعدی که از آن پرینت گرفته شده، تفاوت قابل توجهی دارد.

این مشکل می‌تواند دلایل مختلفی داشته باشد، از جمله:

• نقص در فیلامنت: فیلامنت‌های نامرغوب یا مرطوب می‌توانند باعث نوسانات در قطر فیلامنت و در نتیجه، عدم دقت ابعادی در قطعه چاپ شده شوند.
• مشکلات مربوط به مدل سه بعدی: اگر مدل سه بعدی دارای اشکال هندسی یا نادرستی‌هایی باشد، این اشکالات در قطعه چاپ شده نیز نمود پیدا می‌کنند.
• اعوجاج و تاب خوردگی: در برخی از مواد و روش‌های پرینت، قطعه چاپ شده ممکن است بعد از خنک شدن، دچار اعوجاج و تاب خوردگی شود و ابعاد آن تغییر کند.
• تنظیمات نادرست پرینتر: عواملی مانند سرعت چاپ، دمای نازل، جریان فیلامنت و تنظیمات تخت پرینتر می‌توانند بر دقت ابعادی قطعه چاپ شده تأثیر بگذارند.
• مشکلات مکانیکی: نقص در اجزای پرینتر مانند تسمه‌ها، پولی‌ها و موتورها می‌تواند منجر به حرکت نادرست هد پرینت و در نتیجه، عدم دقت ابعادی در قطعه چاپ شده شود.

عواقب عدم تطابق اندازه هندسی

عدم دقت ابعادی می‌تواند عواقب مختلفی داشته باشد، از جمله:

• کاهش عملکرد: در برخی موارد، عدم دقت ابعادی می‌تواند عملکرد قطعه چاپ شده را تحت تاثیر قرار دهد.
• افزایش ضایعات: قطعاتی که دارای عدم دقت ابعادی هستند، ممکن است غیرقابل استفاده بوده و به ضایعات تبدیل شوند.
• عدم تناسب قطعات: اگر قطعات چاپ شده با ابعاد دقیق تولید نشوند، ممکن است در هنگام مونتاژ با یکدیگر تناسب نداشته باشند.

برای رفع مشکل عدم دقت ابعادی در پرینت سه بعدی، اقدامات مختلفی می‌توان انجام داد، از جمله:

• کالیبراسیون پرینتر: قبل از هر بار چاپ، باید پرینتر را به طور دقیق کالیبره کرد. این کار شامل تنظیم پارامترهایی مانند گام‌های حرکتی، میزان اکستروژن و موقعیت نازل است.
• استفاده از مدل‌های سه بعدی دقیق: مدل‌های سه بعدی که برای پرینت استفاده می‌شوند، باید از دقت هندسی بالایی برخوردار باشند.
• انتخاب تنظیمات چاپ مناسب: تنظیمات چاپ مانند سرعت، دما و جریان فیلامنت باید برای متریال و مدل سه بعدی مورد نظر به طور بهینه تنظیم شوند.
• استفاده از مواد باکیفیت: از فیلامنت‌های مرغوب و باکیفیت استفاده کنید.
• بررسی و رفع مشکلات مکانیکی: به طور مرتب اجزای پرینتر را بررسی کنید و در صورت مشاهده هرگونه نقص یا مشکل، نسبت به رفع آن اقدام کنید.

راهکارهایی برای رفع مشکل عدم تطابق اندازه هندسی

در برخی موارد، ممکن است برای رسیدن به دقت ابعادی دلخواه، نیاز به استفاده از تکنیک‌های پیشرفته‌تر مانند چاپ سه بعدی با رزین یا چاپ فلزی سه بعدی باشد.

افتادگی لایه، شکاف، گود در نواحی معلق (Poor Bridging)

لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر بخش مشکلات مربوط به پل ها:

افتادگی لایه، شکاف و گود در نواحی معلق (Poor Bridging) مشکلی رایج در چاپ سه بعدی است که می‌تواند منجر به نتایج غیرقابل استفاده شود؛ این مشکل زمانی رخ می‌دهد که فیلامنت به طور صحیح بین لایه‌ها پل نزده باشد، که منجر به ایجاد حفره‌ها، شکاف‌ها و ناهمواری در سطح چاپ می‌شود.

دلایل ایجاد افتادگی لایه، شکاف و گود در نواحی معلق:

• سرعت چاپ نامناسب: اگر سرعت چاپ خیلی زیاد باشد، فیلامنت زمان کافی برای ذوب شدن و پل زدن بین لایه‌ها را ندارد.
• تنظیمات جریان فیلامنت نامناسب: اگر جریان فیلامنت خیلی کم باشد، فیلامنت کافی برای پر کردن شکاف‌ها و ایجاد سطح صاف وجود ندارد.
• تنظیمات دمای چاپ نامناسب: اگر دمای چاپ خیلی کم باشد، فیلامنت به اندازه کافی ذوب نمی‌شود و به درستی به لایه قبلی نمی چسبد.
• تنظیمات خنک کننده نامناسب: اگر فن خنک کننده خیلی قوی باشد، فیلامنت قبل از ذوب شدن کامل خنک می‌شود و به درستی به لایه قبلی نمی‌چسبد.
• مشکلات مربوط به بستر چاپ: اگر بستر چاپ تراز نباشد یا چسبندگی کافی نداشته باشد، فیلامنت به درستی به آن نمی‌چسبد و ممکن است در حین چاپ جدا شود.

راه حل‌های رفع افتادگی لایه، شکاف و گود در نواحی معلق:

• تنظیم دمای چاپ: دمای چاپ را به تدریج افزایش دهید تا زمانی که به بهترین نتیجه برسید.
• تنظیم سرعت چاپ: سرعت چاپ را به تدریج کاهش دهید تا زمانی که به بهترین نتیجه برسید.
• تنظیمات خنک کننده را تنظیم کنید: سرعت فن خنک کننده را کاهش دهید یا آن را به طور کامل خاموش کنید.
• تنظیمات جریان فیلامنت را تنظیم کنید: جریان فیلامنت را به تدریج افزایش دهید تا زمانی که به بهترین نتیجه برسید.
• بستر چاپ را تراز و تمیز کنید: از یک سطح تراز و تمیز برای بستر چاپ خود استفاده کنید و از چسب مناسب برای چسباندن فیلامنت به آن استفاده کنید.

نکات اضافی:

• از فیلامنت با کیفیت بالا استفاده کنید.
• از پرینتر سه بعدی خود به طور مرتب نگهداری کنید.
• از نرم افزار اسلایسر مناسب استفاده کنید و تنظیمات را به درستی پیکربندی کنید.

مقاله لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر را در اینجا به اتمام می‌رسانیم؛ اگر مشکلی در پرینت سه بعدی دارید که آن مشکل در لیست کامل مشکلات پرینتر سه بعدی و نحوه عیب یابی پرینتر نیست، سئوالات خود را در بخش نظرات بپرسید.
